Desde camas de hospitales a mesas de casas rodantes Resortes de gas bloqueables BLOC-O-LIFT
Como producto de serie probado, como variante para montajes verticales o de cualquier otro tipo o como solución segura para levantar mesas: descubra toda la versatilidad que le ofrecen nuestros resortes de gas bloqueables BLOC-O-LIFT.
BLOC-O-LIFT – Nuestro producto de serie con bloqueo amortiguado
BLOC-O-LIFT – Nuestro producto de serie con bloqueo amortiguado
El modelo de serie del BLOC-O-LIFT es un resorte de gas de bloqueo amortiguado, con el que no solo se pueden regular muebles y puertas con comodidad, sino que también se pueden posicionar de manera segura y continua.
Se suele utilizar para regular el respaldo de sillas giratorias cuando se necesita un ligero rebote por cuestiones de ergonomía.
Caja de prácticas
El bloqueo continuo es posible gracias a un sistema especial de válvula de pistón que separa las dos cámaras de presión del muelle de forma estanca al gas. Cuando la válvula está abierta, el BLOC-O-LIFT tiene un efecto de soporte de fuerza y garantiza secuencias de movimiento de fácil manejo gracias a su carácter de amortiguación predefinido. Cuando la válvula está cerrada, el resorte de gas bloquea suavemente en la posición deseada.
El BLOC-O-LIFT estándar está lleno de gas y se instala con el vástago apuntando hacia abajo.
Hoja informativa
- Bloqueo por resorte sin escalonamiento y compensación óptima del peso al elevar, bajar, abrir y cerrar.
- Amortiguación y amortiguación confortables en caso de golpes, impactos o picos de carga impulsivos.
- Detección de muelle plano, es decir, bajo incremento de fuerza incluso con fuerzas o carreras elevadas
- Diseño compacto para ocupar el mínimo espacio
- Montaje sencillo gracias a diversas opciones de conexión
Adecuado para
- Bloqueo elástico en el ajuste del respaldo de sillones giratorios o sillones de masaje
- Ajuste de altura de taburetes médicos con desbloqueo de pie
- Generalidades: bloqueo elástico de elementos en los que no hay que sostener ninguna carga adicional distinta de la carga muerta.
BLOC-O-LIFT – Bloqueo rígido, montaje vertical
El BLOC-O-LIFT es una variante económica para el bloqueo rígido cuando puede montarse casi en vertical.
El recuadro práctico
En esta variante, todo el trayecto de trabajo del émbolo se encuentra en aceite para permitir el bloqueo firme. Sin embargo, si se monta en vertical, se puede prescindir de elementos adicionales, como el émbolo de separación.
En caso de que el resorte de gas se bloquee en la dirección de descarga, debe montarse con el vástago del émbolo hacia abajo. Si se desea que el bloqueo se desarrolle en la dirección de carga, el montaje debe llevarse a cabo con el vástago del émbolo hacia arriba.
Ficha técnica
- Variante económica con una muy elevada fuerza rígida de bloqueo con aceite
- Bloqueo continuo firme y compensación óptima del peso al elevar, bajar, abrir y cerrar
- Diseño compacto, mínimo espacio necesario
- Gran número de conexiones para un montaje eficiente
Apto para:
- Regulación de altura de camas de hospitales y camillas de quirófanos
- Regulación de reposabrazos, regulación de reposacabezas
BLOC-O-LIFT – Bloqueo rígido, montaje en cualquier posición
En aplicaciones que deben permanecer firmes en sus posiciones, incluso, ante importantes fuerzas externas, se utilizan los resortes de gas BLOC-O-LIFT de bloqueo rígido.
El recuadro práctico
A diferencia del BLOC-O-LIFT de serie con bloqueo amortiguado y que se rellena puramente con gas, todo el trayecto de trabajo del émbolo de este modelo se rellena con aceite, de modo que se puede realizar un bloqueo rígido. Un émbolo de separación adicional separa la zona con gas de la del aceite. Según el posicionamiento, permite fuerzas de bloqueo distintas en dirección de descarga (bloqueo de tracción) o de carga (bloqueo de compresión).Asimismo, el émbolo de separación ofrece la ventaja de que los resortes de gas pueden montarse en cualquier posición.
Ficha técnica
- Fuerza de bloqueo con aceite muy elevada
- Para cualquier posición de montaje
- Bloqueo continuo y compensación óptima del peso al elevar, bajar, abrir y cerrar
- Diseño compacto, mínimo espacio necesario
- Gran número de conexiones para un montaje racional
Apto para:
- Regulación de reposacabezas y pies de camas de hospitales, camillas de quirófanos y sillas de ruedas
- Regulación de altura de ayudas para caminar
- Regulación de reposabrazos, reposacabezas y asientos de conductores de vehículos
- Regulación de altura e inclinación de mesas
BLOC-O-LIFT – Con función de sobrecarga
Esta variante del BLOC-O-LIFT de Stabilus está equipada con la denominada función de sobrecarga, además de la posibilidad del bloqueo continuo. De este modo, protege a las piezas de la aplicación contra eventuales sobrecargas y simplifica el uso al usuario.
El recuadro práctico
Sobrecarga de tracción
Con esta función, el resorte de gas se bloquea de manera firme cuando está retraído. Al ejercerse una fuerza de tracción demasiado elevada sobre el vástago del émbolo, se abre una válvula de presión excesiva en el émbolo de manera automática que activa el bloqueo. Así, el resorte de gas se despliega y, de este modo, protege la aplicación de daños, por ejemplo, de impactos fuertes contra el suelo.
Esta variante se utiliza principalmente en muebles para sentarse o acostarse o camillas de tratamiento. De esta manera, se pueden regular las partes destinadas a apoyar la cabeza o los pies sin necesidad de accionar un mecanismo de activación adicional.
Sobrecarga de presión
Aquí, el resorte de gas se bloquea extendido. Con esta versión, también se abre una válvula de presión excesiva cuando se exige al resorte de gas con una carga que se halla sobre un límite definido. El bloqueo se anula, el vástago del émbolo ingresa lentamente y, de este modo, se protege la aplicación de exigencias excesivas. Una protección probada que se usa mucho en la regulación de alturas e inclinaciones de mesas.
Ficha técnica
- Según el diseño, protección del resorte de gas de presiones excesivas al estar bloqueado y, de este modo, protección de la aplicación contra eventuales daños
- Uso simple
- El nivel de sobrecarga puede definirse libremente dentro de determinados límites
- Para resortes de gas que se bloquean de manera rígida y se montan de forma vertical o en cualquier otra posición
Apto para:
- Partes destinadas al apoyo de la cabeza y los pies en camillas de tratamiento, camas de hospital, camillas para masajes
- Regulaciones de asientos y reposapiés en sillones reclinables y muebles para acostarse
- Mesas y escritorios con regulación de altura y/o inclinación
BLOC-O-LIFT OBT – Para mesas que se colocan sobre camas de hospitales
El BLOC-O-LIFT OBT (Over Bed Table)
Los resortes de gas de regulación continua de la altura BLOC-O-LIFT OBT ("Over Bed Table") están hechos a la medida para el uso seguro y cómodo de mesas auxiliares para camas de hospitales y unidades de enfermería.
El recuadro práctico
El BLOC-O-LIFT OBT se bloquea de forma rígida en cualquier posición que se desee, pero se puede sacar de inmediato sin necesidad de accionar nada si la situación lo requiere. En casos de emergencia, la mesa puede quitarse rápidamente hacia arriba con una ligera presión desde abajo. La palanca de desbloqueo debe accionarse únicamente para bajar la mesa. En general, la función OBT de los resortes de gas de Stabilus se utiliza con un montaje vertical.
Ficha técnica
- Elevación segura y rápida de mesas bloqueadas sin necesidad de accionar un mecanismo específico
- Uso simplificado de las mesas con una mayor seguridad
Apto para:
- Sistemas de regulación de mesas en burós de hospitales y muebles escolares
BLOC-O-LIFT T – Regulación cómoda de la altura de la mesa
En muchos casos, el ajuste sencillo de la altura de la mesa forma parte de la rutina laboral diaria. En estas situaciones, la variante BLOC-O-LIFT T es la ideal.
El recuadro práctico
La característica plana del BLOC-O-LIFT T ofrece un apoyo mecánico prácticamente uniforme durante todo el recorrido. De este modo, la mesa puede moverse con total facilidad, independientemente de su peso, y sin perder estabilidad o firmeza. Este resorte puede montarse en cualquier posición. El bloqueo puede activarse con una palanca manual o a la altura de los pies y la altura de la mesa puede regularse de forma simple y cómoda.
Ficha técnica
- Regulación simple y cómoda gracias a una baja amortiguación de la inserción y una distribución uniforme de la fuerza durante todo el trayecto
- Diseño compacto con trayecto largo
- Posibilidad de montaje en cualquier posición
- Bloqueo rígido de mesas en cualquier posición
Apto, por ejemplo, para:
- Mesas altas (mesas de una pata)
- Escritorios (mesas de dos patas)
- Atriles
- Burós
- Mesas de altura ajustable para la cocina
- Mesas de casas rodantes
Sistemas mecánicos de accionamiento para resortes de gas bloqueables
Stabilus dispone de diversos sistemas de activación en el catálogo para los resortes de gas BLOC-O-LIFT.

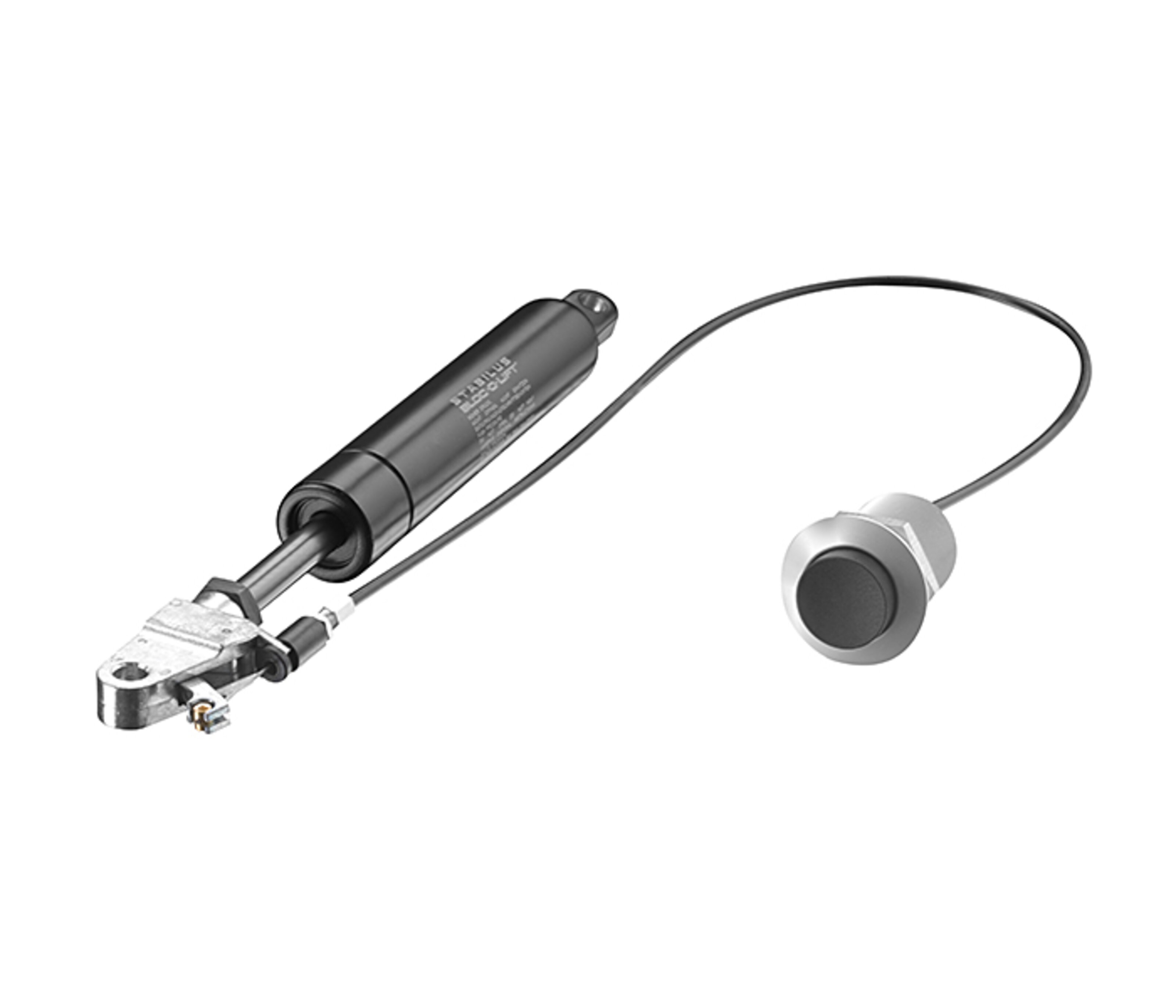

SOFT-O-TOUCH con activación por cable Bowden
Esta gama le ofrece sistemas de activación completos con un atractivo diseño. Cinco pulsadores distintos con diseño ergonómico y salidas con cables Bowden axiales o laterales, así como dos cabezales de activación diferentes, le aportan flexibilidad en el diseño y el posicionamiento de los resortes de gas.
Otros sistemas de activación de BLOC-O-LIFT
La válvula deslizante se usa de forma predeterminada con un recorrido de liberación de 2.5 mm. Para recorridos de liberación muy cortos y un uso particularmente sencillo, Stabilus ofrece la válvula de asiento que se activa en 1 mm.

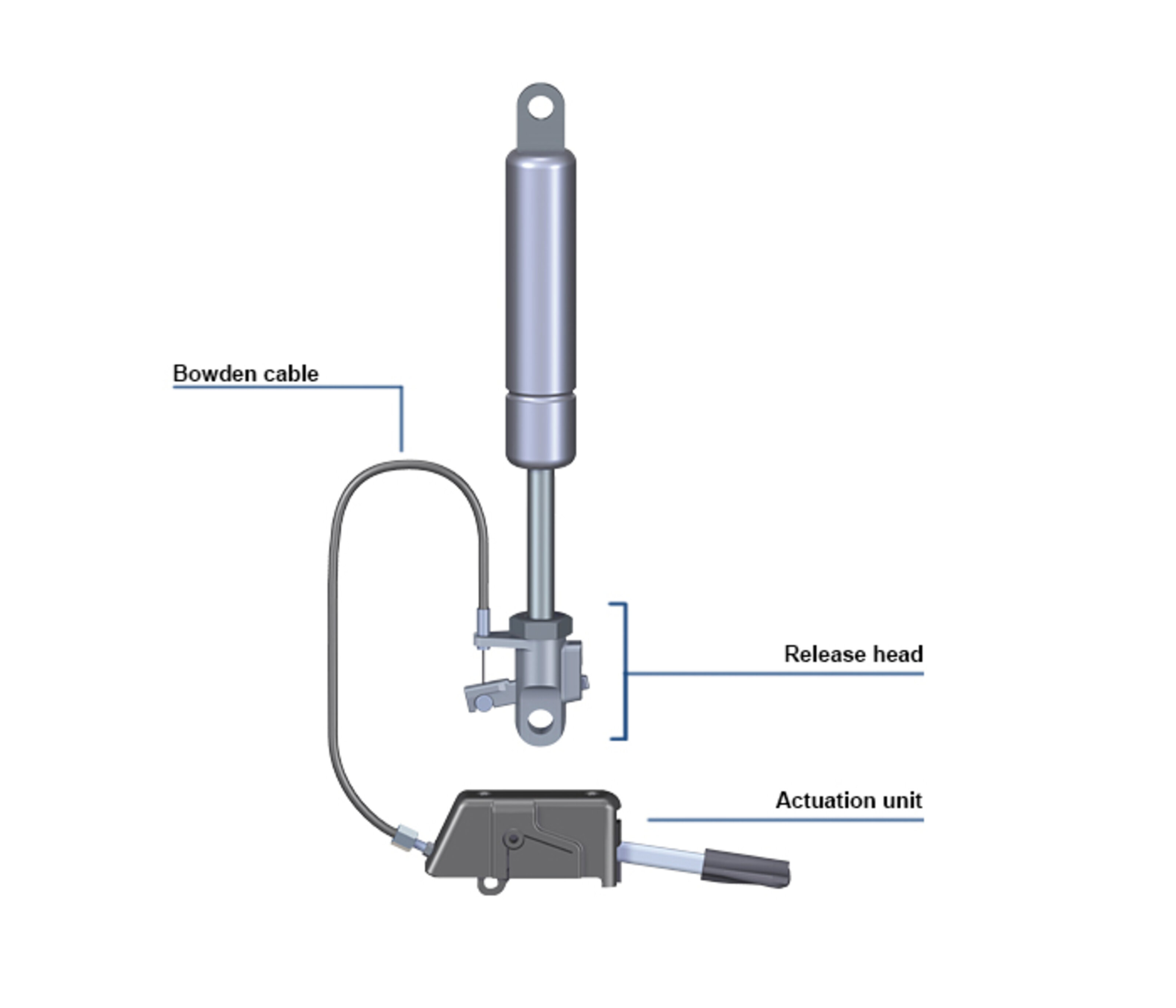

Liberación indirecta por cable Bowden
Se utiliza en aplicaciones en las que la activación no puede realizarse directamente en el resorte de gas. Este sistema se compone del cabezal de activación, un cable Bowden de longitud a elección y la unidad de accionamiento.

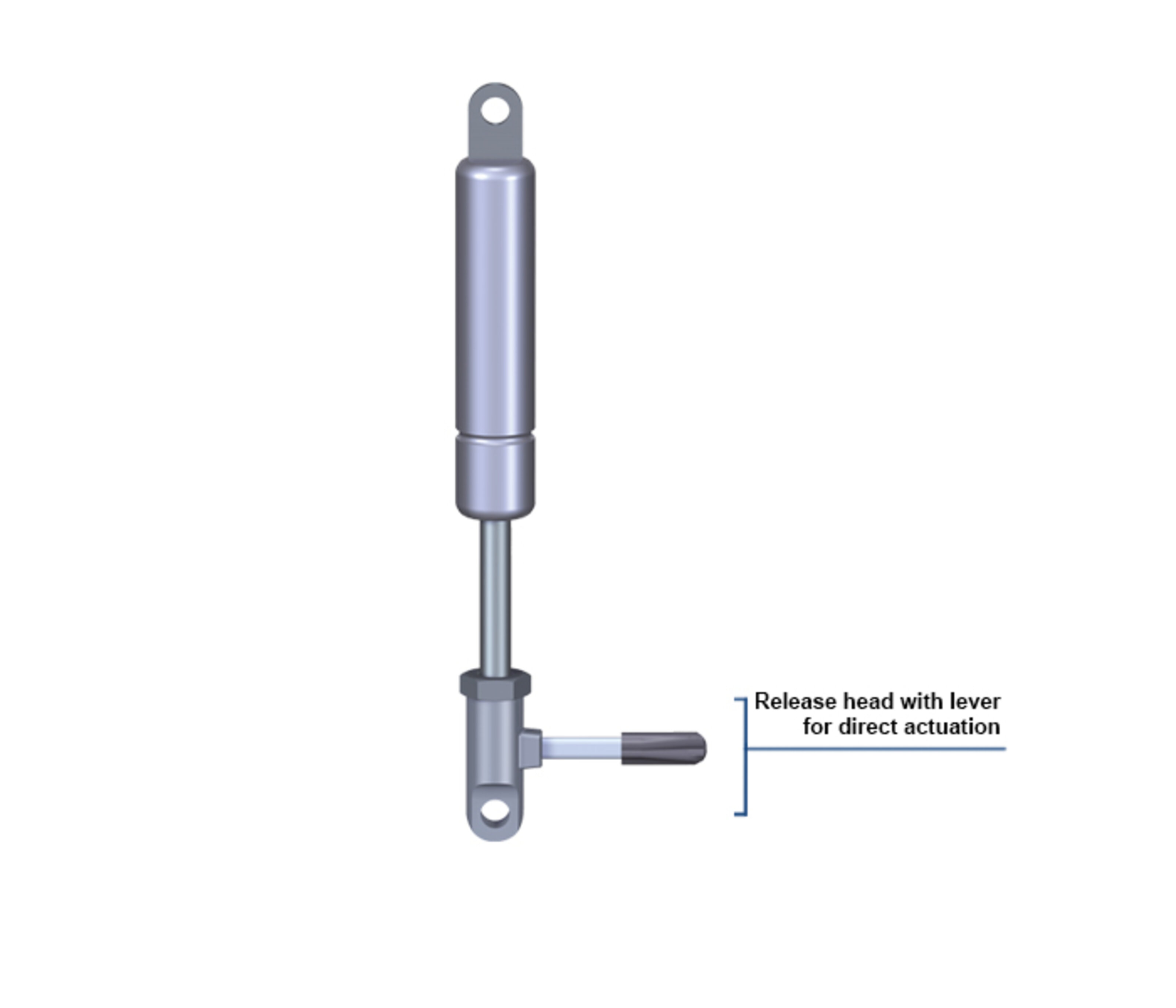

Activación directa
Para aplicaciones con activación directa en el resorte de gas, le ofrecemos distintos cabezales de activación con palanca. ¡No dude en consultarnos acerca del mejor sistema de activación para su aplicación!
Apto para:
- Regulación de respaldos y reposabrazos de sillas giratorias
- Regulación de altura de mesas
- Regulación de reposacabezas y pies de camillas, camas, etc.
Resortes de gas bloqueables KOMBI-LIFT
El KOMBI-LIFT permite la colocación de un flap en posiciones libremente seleccionables.
Protege de forma fiable las trampillas de vehículos altos (camiones industriales o vehículos especiales) para que no choquen contra el techo del garaje o la verja. De este modo, las personas más pequeñas también pueden limitar el ángulo de apertura y facilitar el manejo del vehículo.
Caja de prácticas
El KOMBI-LIFT de Stabilus combina las ventajas de los pistones a gas bloqueables y no bloqueables.
Para ello, el KOMBI-LIFT puede equiparse con una ranura especial en el tubo de presión en una sección. En esta zona, el vástago del pistón se extiende libremente como con un resorte de gas convencional. En las zonas sin ranura, debe abrirse una válvula a través del sistema de desbloqueo - la trampilla se extiende entonces todo el ángulo de apertura hasta la posición final o la posición deseada. Las áreas funcionales pueden disponerse como se desee a lo largo de toda la carrera.
El proceso de cierre y, por tanto, la inserción pueden volver a producirse sin disparo, ya que el vástago no se bloquea en esta dirección.
Hoja informativa
- Funcionalidad combinada de pistón a gas bloqueable y no bloqueable para aplicaciones especiales
- Márgenes de funcionamiento libremente seleccionables en toda la carrera
- Se pueden utilizar varios sistemas de desbloqueo para los pistones a gas bloqueables
Adecuado para:
- Compuertas traseras de vehículos altos
- Limitación de aletas en la construcción de cabinas para vehículos industriales
