Von Krankenbett bis Caravantisch Blockierbare Gasfedern BLOC-O-LIFT
Als bewährter Standard, als Variante für senkrechte oder jede andere Einbaulage, als sichere Lösung für das Anheben von Tischplatten … Entdecken Sie die ganze Konstruktionsvielfalt unserer blockierbaren Gasfedern BLOC-O-LIFT.
BLOC-O-LIFT – unser Standard, federnd blockiert
Der BLOC-O-LIFT in der Standardausführung ist eine federnd blockierbare Gasfeder, mit der Sie Möbelstücke und Klappen nicht nur komfortabel und leicht verstellen, sondern auch stufenlos sicher positionieren können.
Sie wird gerne in der Rückenlehnenverstellung von Drehstühlen eingesetzt, wo ein leichtes Nachfedern aus ergonomischen Gesichtspunkten erwünscht ist.
Praxisbox

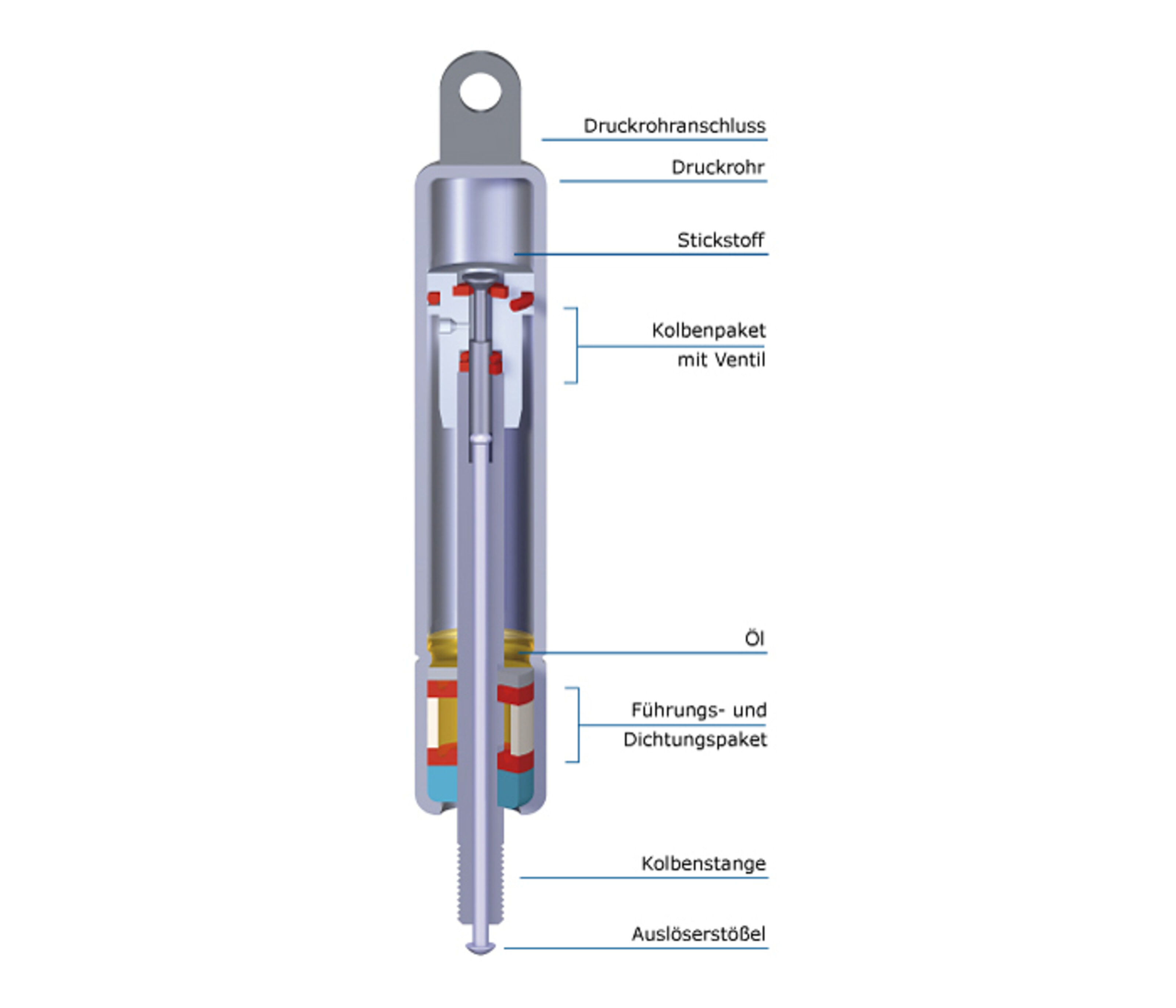

Möglich wird die stufenlose Blockierung durch ein spezielles Kolben-Ventilsystem, das die beiden Druckräume in der Feder gasdicht voneinander trennt. Bei geöffnetem Ventil wirkt der BLOC-O-LIFT kraftunterstützend und sorgt durch ihren vordefinierten Dämpfungscharakter für anwenderfreundliche Bewegungsabläufe. Wird das Ventil geschlossen, blockiert die Gasfeder sanft nachfedernd in der gewünschten Position.
Der Standard-BLOC-O-LIFT ist gasgefüllt und wird mit der Kolbenstange nach unten eingebaut.
Fact Sheet
- Stufenlose federnde Blockierung und optimaler Gewichtsausgleich beim Heben, Senken, Öffnen und Schließen
- Komfortables Abfedern und Dämpfen bei Stößen, Schlägen oder impulsartigen Spitzenbelastungen
- Flache Federkennung, d.h. geringer Kraftanstieg auch bei hohen Kräften bzw. Hüben
- Kompakte Bauart für geringsten Platzbedarf
- Einfache Montage durch eine Vielzahl von Anschlussmöglichkeiten
Eignet sich für
- Federnde nachgiebige Blockierung in der Rückenlehnenverstellung von Drehstühlen oder Massagesesseln
- Höhenverstellung Medizinhocker mit Fußauslösung
- Allgemein: federnde Blockierung von Elementen, bei denen außer der Eigenlast keine weitere Zusatzlast gehalten werden muss
BLOC-O-LIFT – starr blockiert, senkrechte Einbaulage
Eine kostengünstige Variante für die starre Blockierung bietet sich, wenn der BLOC-O-LIFT in der Anwendung mit nahezu senkrechter Einbaulage montiert werden kann.
Praxisbox
Bei dieser Variante ist der komplette Arbeitsweg des Kolbens in Öl, was die starre Blockierung ermöglicht. Jedoch kann bei senkrechter Einbaulage auf zusätzliche Bauelemente wie dem Trennkolben verzichtet werden.
Soll die Gasfeder in Ausschubrichtung blockieren, wird sie mit Kolbenstange nach unten eingebaut. Ist eine Blockierung in Einschubrichtung erwünscht, erfolgt der Einbau mit Kolbenstange nach oben.
Fact Sheet
- Kostengünstige Variante mit sehr hoher starrer Ölblockierkraft
- Stufenlose starre Blockierung und optimaler Gewichtsausgleich beim Heben, Senken, Öffnen und Schließen
- Kompakte Bauart für geringsten Platzbedarf
- Vielzahl von Anschlüssen für effiziente Montage
Eignet sich für:
- Höhenverstellung in Krankenbetten, OP-Liegen
- Armlehnenverstellung, Kopfteilverstellung
BLOC-O-LIFT – starr blockiert, beliebige Einbaulage
Bei Anwendungen, die auch bei großen äußeren Kräften starr in ihrer Position verbleiben sollen, werden starr blockierte BLOC-O-LIFT Gasfedern eingesetzt.
Praxisbox

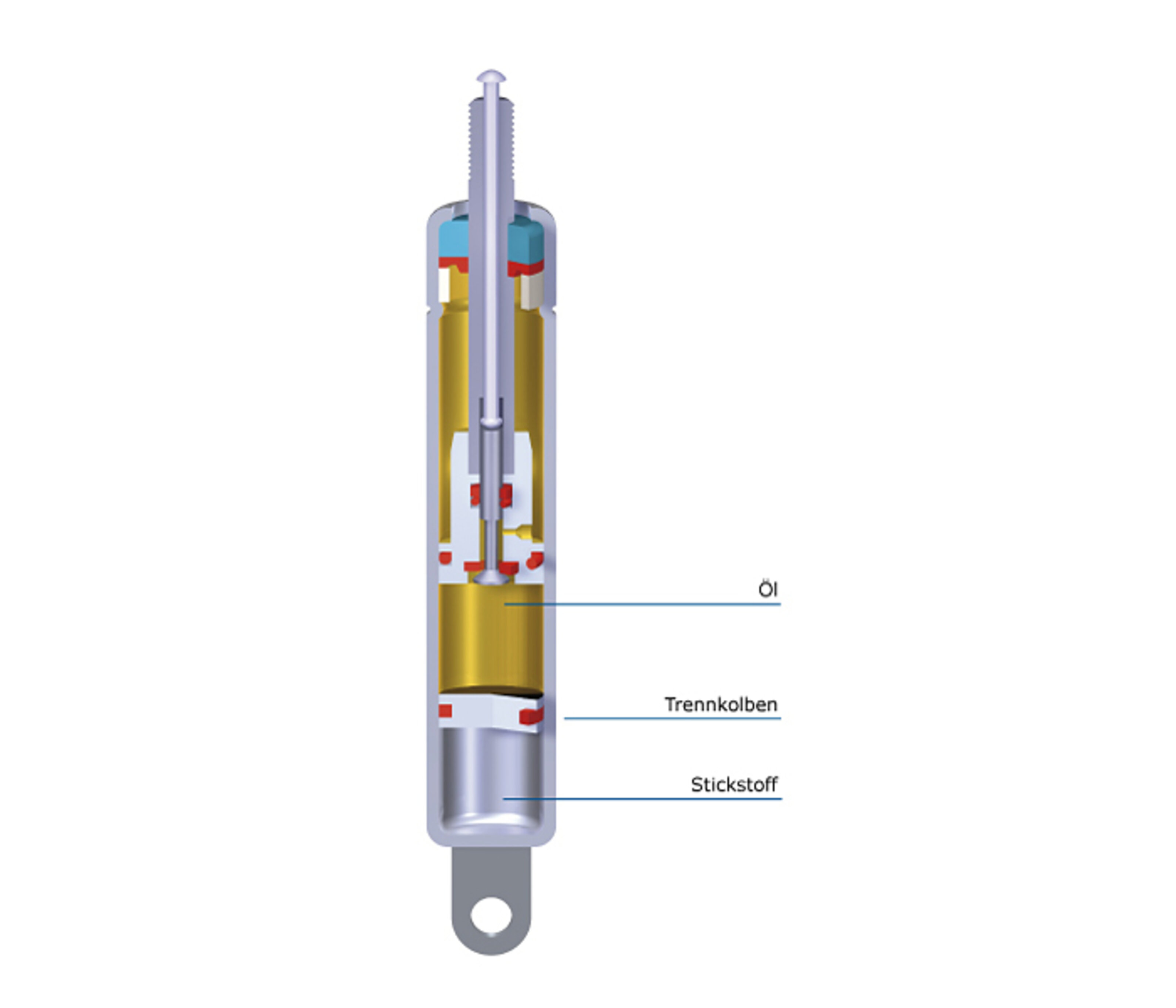

Im Gegensatz zum rein gasgefüllten, federnd blockierten Standard BLOC-O-LIFT ist bei dieser Bauart der gesamte Arbeitsweg des Kolbens mit Öl gefüllt, wodurch die starre Blockierung erreicht wird.
Ein zusätzlicher Trennkolben trennt den Gasraum vom Ölraum. Je nach Positionierung sorgt er für unterschiedliche Blockierkräfte in Ausschubrichtung (zugblockiert) oder in Einschubrichtung (druckblockiert).
Zusätzlich bietet der Trennkolben den Vorteil, dass die Gasfeder in jeder beliebigen Lage eingebaut werden kann.
Fact Sheet
- Beliebige Einbaulage
- Stufenlose Blockierung und optimaler Gewichtsausgleich beim Heben, Senken, Öffnen und Schließen
- Kompakte Bauart für geringsten Platzbedarf
- Vielzahl von Anschlüssen für rationelle Montage
Eignet sich für:
- Kopf- und Fußteilverstellungen in Krankenbetten, OP-Liegen, Rollstühlen
- Höhenverstellung in Gehhilfen
- Armlehnenverstellung, Kopfteilverstellung, Fahrer-Sitzverstellung
- Tischhöhen- und Tischneigungsverstellung

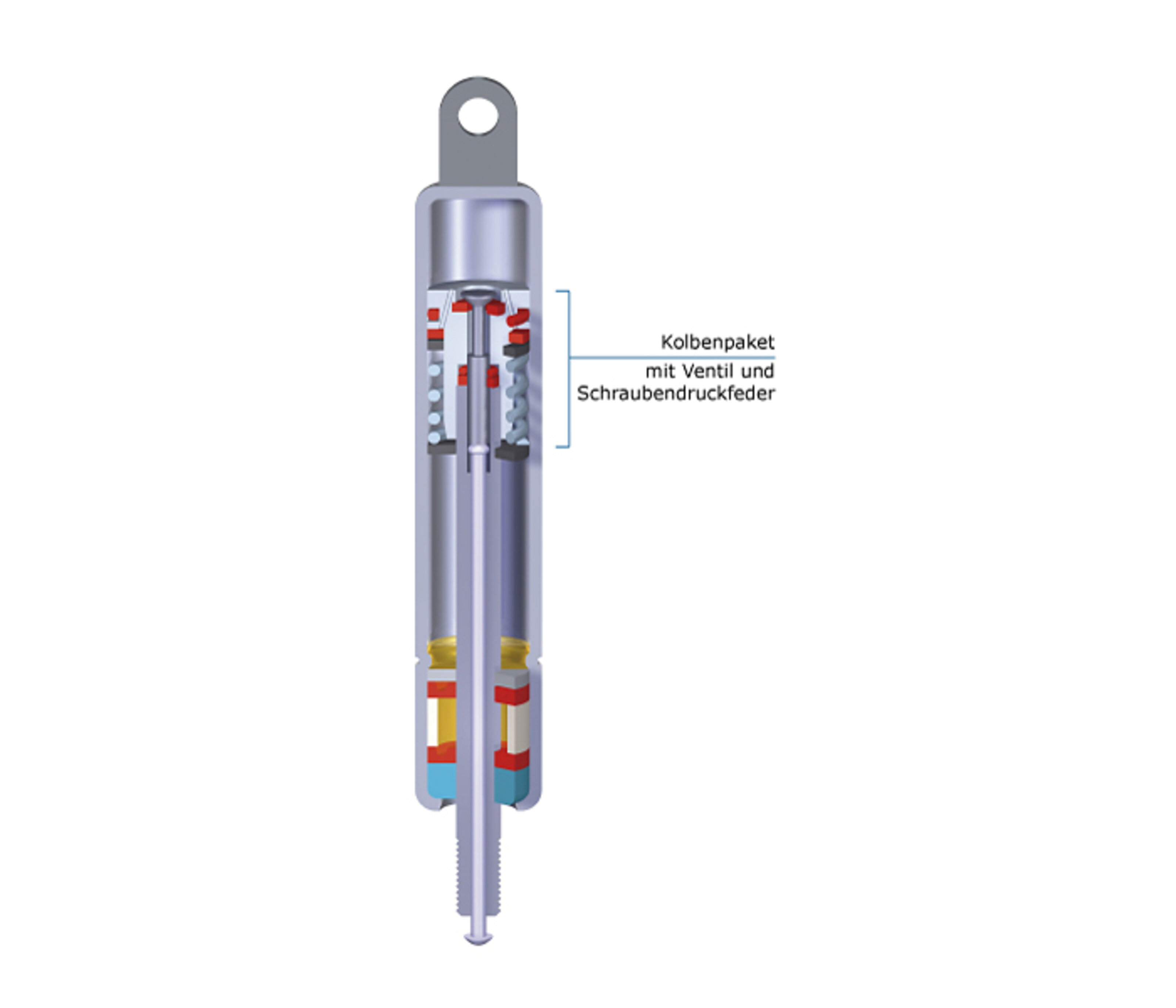

BLOC-O-LIFT – mit Override-Funktion
Diese BLOC-O-LIFT-Variante von Stabilus ist zusätzlich zur stufenlosen Blockierbarkeit mit einer so genannten Override-Funktion ausgestattet. Sie schützt die Bauteile der Anwendung vor Überlastung oder erleichtert dem Bediener die Handhabung spürbar.
Praxisbox
Zug-Override
Bei dieser Funktion blockiert die Gasfeder starr im eingeschobenen Zustand. Wird eine zu hohe Zugkraft auf die Kolbenstange ausgeübt, so öffnet sich automatisch ein Überdruckventil im Kolben und löst die Blockierung. Die Gasfeder fährt aus und schützt dadurch die Anwendung vor Beschädigung – etwa durch ein hartes Auftreffen auf dem Fußboden.
Diese Variante wird bevorzugt bei Sitz- und Liegemöbeln oder Behandlungsliegen eingesetzt. Kopf- oder Fußteile können dabei verstellt werden, ohne dass ein gesonderter Auslösemechanismus zu betätigen ist.
Druck-Override
Hier blockiert die Gasfeder im ausgeschobenen Zustand. Auch bei dieser Version öffnet sich ein Überdruckventil, sobald die Gasfeder mit einer Last beansprucht wird, die über einem definierten Limit liegt. Die Blockierung wird aufgehoben, die Kolbenstange fährt langsam ein und schützt die Anwendung so vor Überbeanspruchung. Ein bewährter Schutz, der vielfach bei der Höhen- und Neigungsverstellungen von Tischplatten zum Einsatz kommt.
Fact Sheet
- Je nach Ausführung Schutz der Gasfeder vor Überlastungsdruck im blockierten Zustand und damit Schutz der Anwendung vor Beschädigungen
- Einfaches Handling
- Override-Kraft kann in bestimmten Grenzen frei definiert werden
- Realisierbar in starr blockierbaren Gasfedern mit beliebiger oder senkrechter Einbaulage
Eignet sich für:
- Kopf- und Fußteile an Behandlungsliegen, Krankenbetten, Massageliegen
- Sitz- und Fußteilverstellungen in Relaxsesseln und Liegemöbeln
- Tischplatten, Schreibtische mit Höhen- und/oder Neigungsverstellung
BLOC-O-LIFT OBT – Over Bed Table an Krankenbetten
Maßgeschneidert für die sichere und komfortable Handhabung mobiler Beistelltische an Kranken- und Pflegebetten ist die stufenlos höhenverstellbare Gasfeder BLOC-O-LIFT OBT (Over Bed Table).
Praxisbox

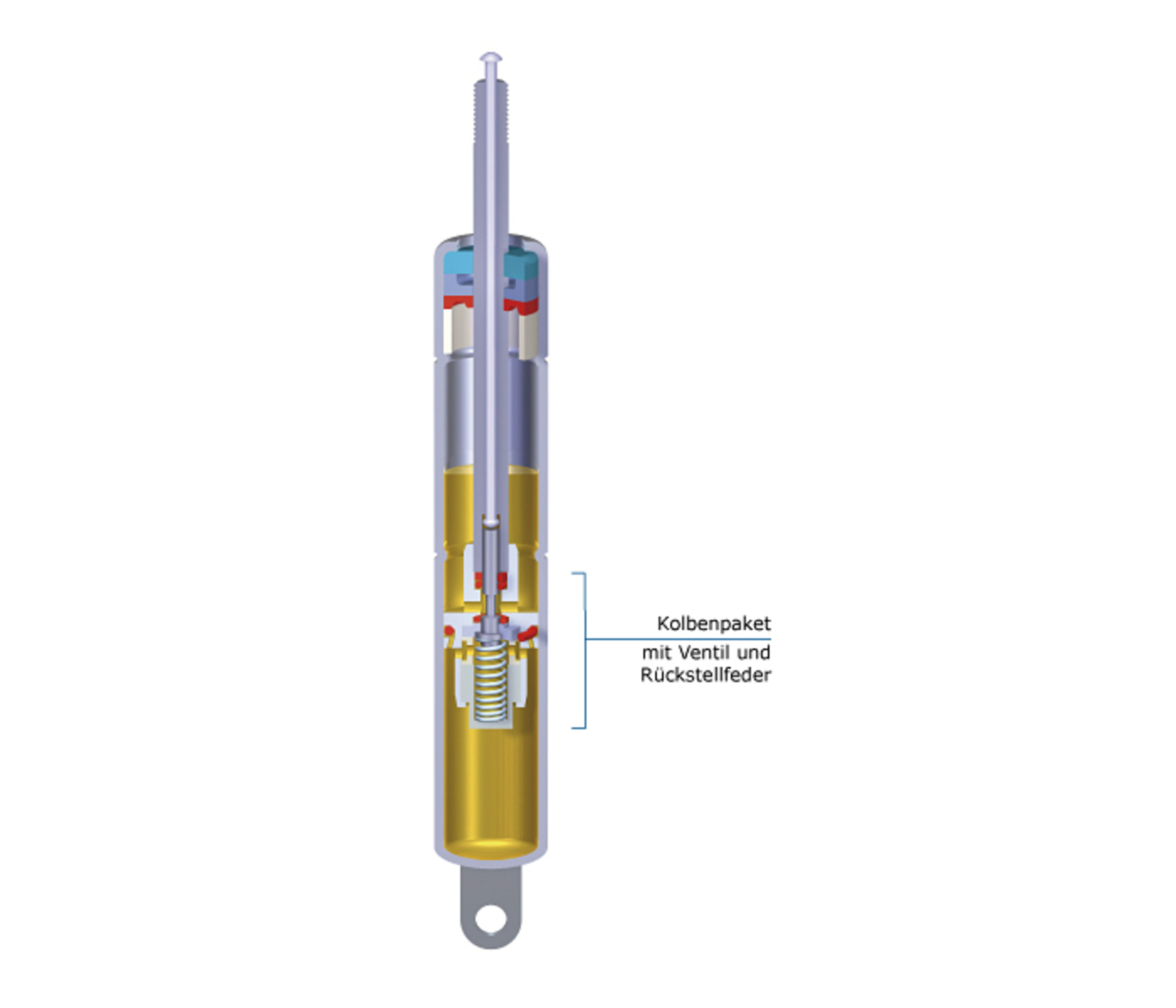

Die BLOC-O-LIFT OBT blockiert starr in jeder gewünschten Stellposition – lässt sich aber sofort ohne Auslösung herausziehen, wenn es die Situation erfordert.
In Notfällen kann die Tischplatte durch leichten Druck von unten schnell nach oben weggeschoben werden. Der Auslösehebel muss nur zum Absenken betätigt werden.
In der Regel wird die OBT-Funktion bei Stabilus-Gasfedern mit senkrechter Einbaulage verwendet.
Fact Sheet
- Sicheres und schnelles Anheben von blockierten Tischplatten ohne Betätigung einer Auslösemechanik.
- Vereinfachte Handhabung der Tische – mit einem Plus an Sicherheit
Eignet sich für:
- Tischverstellsysteme in Krankenhausnachttischen sowie bei Schulmöbeln

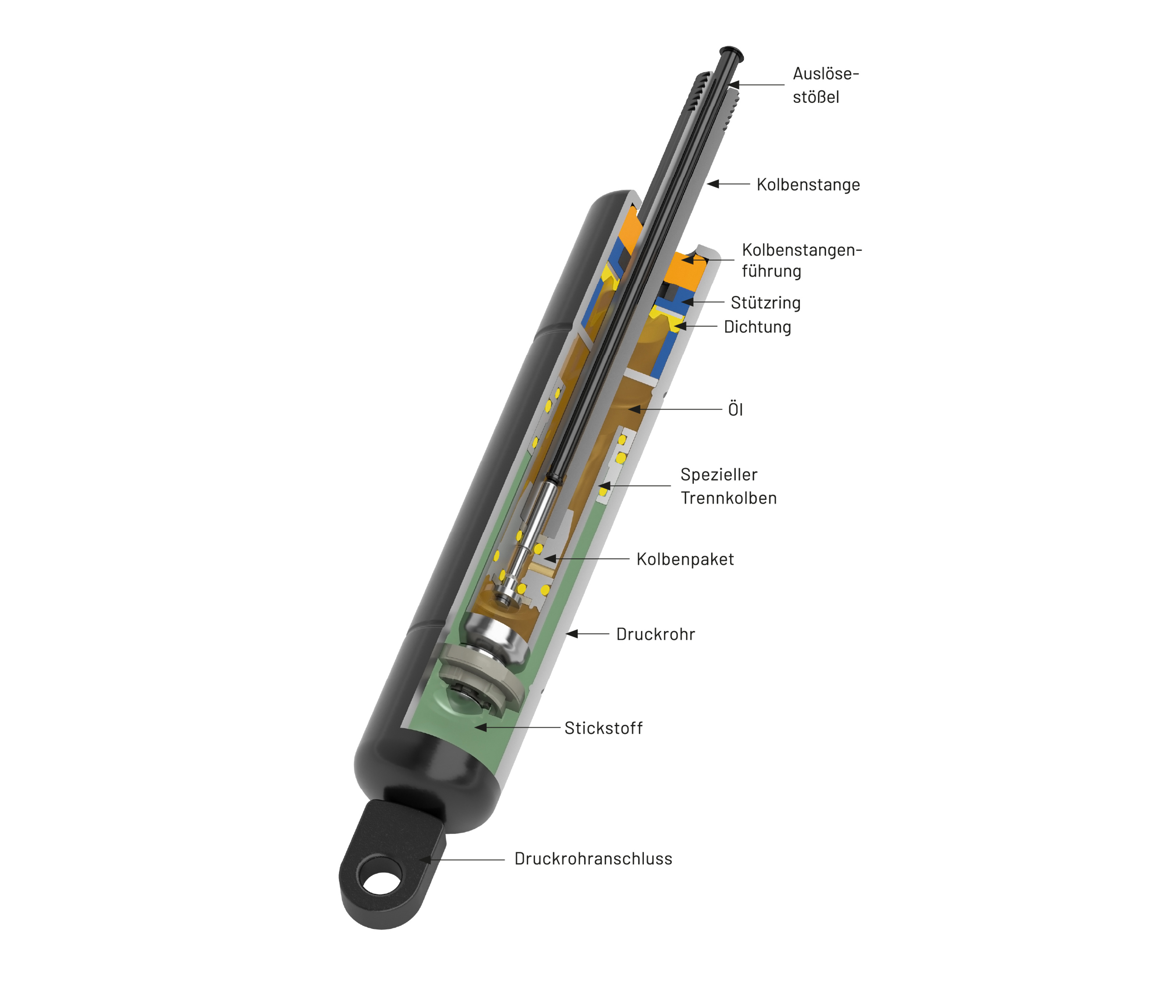

BLOC-O-LIFT T – Tischhöhen komfortabel verstellen
Die einfache Anpassung der Tischhöhe gehört in vielen Fällen zum Arbeitsalltag. Hier bietet sich die Produktvariante BLOC-O-LIFT T an.
Praxisbox

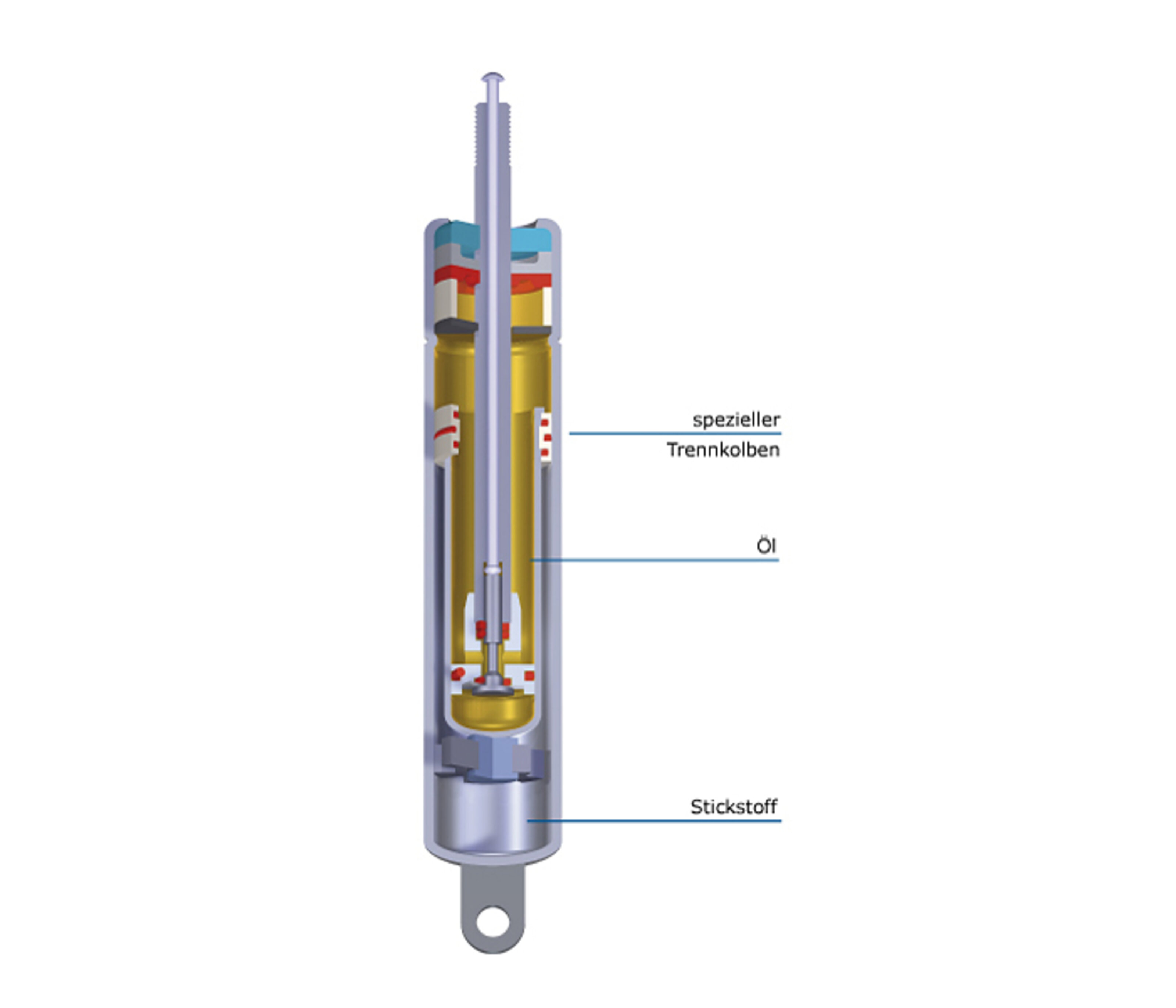

Die besonders flache Federkennung der BLOC-O-LIFT T bietet über den gesamten Hub eine annähernd gleichmäßige Kraftunterstützung. Dadurch kann die Tischplatte unabhängig von ihrem Gewicht sehr leicht bewegt werden, ohne dass der Tisch an Stabilität und Festigkeit verliert.
Diese Feder ist lageunabhängig einbaubar. Die Blockierung wird wahlweise per Hand- oder Fußhebel gelöst, die Tischhöhe lässt sich einfach und bequem verstellen.
Fact Sheet
- Leichtes und komfortables Verstellen durch geringe Einschubdämpfung und gleichmäßige Kraftverteilung über den gesamten Hub
- Kompakte Bauform bei langem Hub
- Einbau lageunabhängig möglich
- Tisch in jeder Position starr blockiert
Eignet sich für:
- Stehtische (Einsäulentische)
- Schreibtische (Zweisäulentische)
- Rednerpulte
- Nachttische
- Höhenverstellbare Arbeitsplatten in Küchen
- Caravantische
Mechanische Auslösesysteme für blockierbare Gasfedern
Für die BLOC-O-LIFT Gasfeder hat Stabilus verschiedene Auslösesysteme im Programm.
SOFT-O-TOUCH Bowdenzugauslösung
Dieses Programm bietet Ihnen komplette Auslösesysteme mit ansprechendem Design. Fünf verschiedene, ergonomisch geformte Tasterköpfe mit axialen oder seitlichen Bowdenzugausgängen sowie zwei verschiedene Auslöseköpfe geben Ihnen Flexibilität beim Design und bei der Positionierung der Gasfeder.
Weitere BLOC-O-LIFT Auslösesysteme
Standardmäßig wird das Schiebeventil mit einem Auslöseweg von 2,5 mm verwendet. Für äußerst kurze Auslösewege und besonders leichte Bedienung bietet Stabilus das Sitzventil mit einer Auslösung von 1 mm.

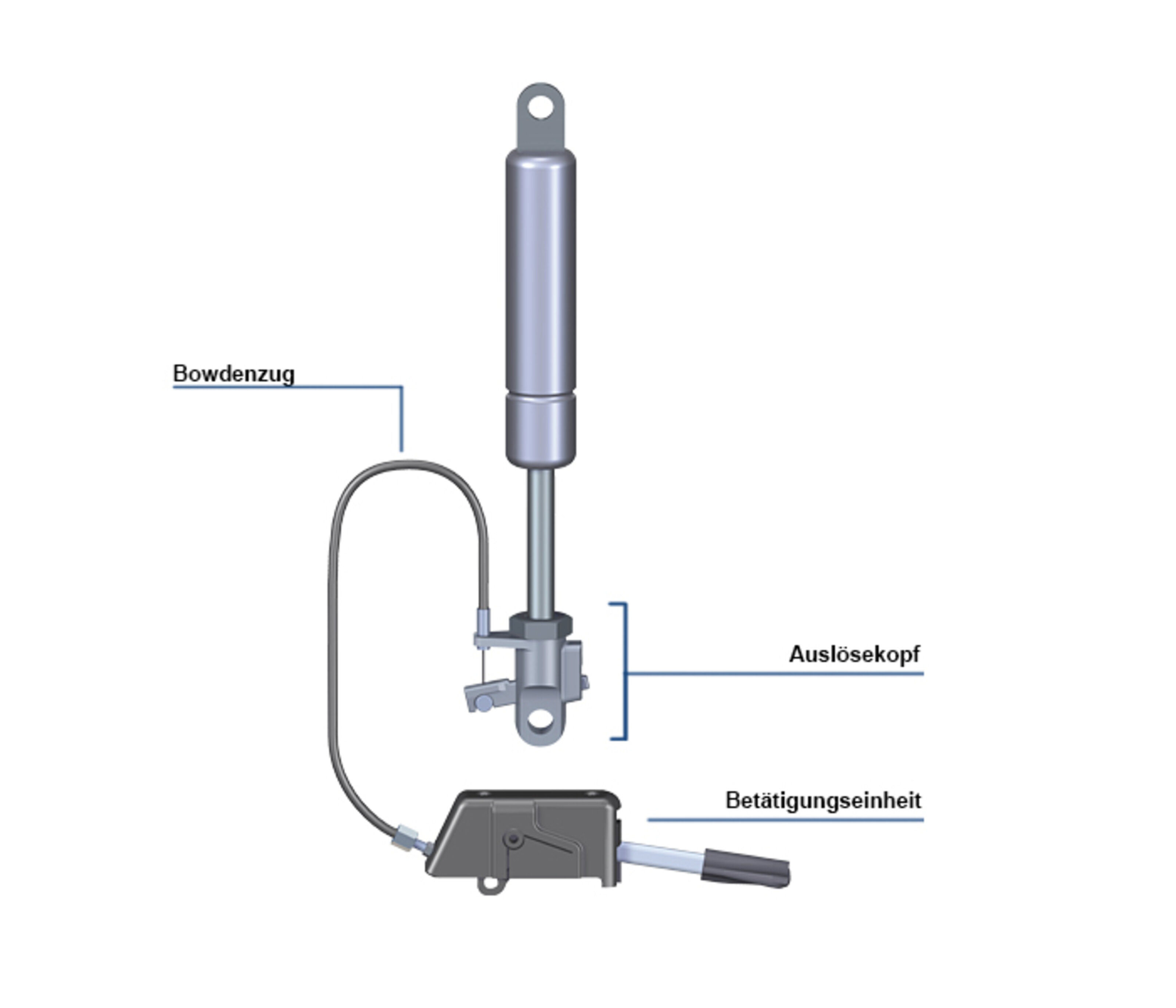

Indirekte Bowdenzugauslösung
Sie wird eingesetzt für Anwendungen, bei denen die Betätigung nicht direkt an der Gasfeder erfolgen kann. Dieses System besteht aus deinem Auslösekopf, einem in der Länge wählbaren Bowdenzug und der Betätigungseinheit.

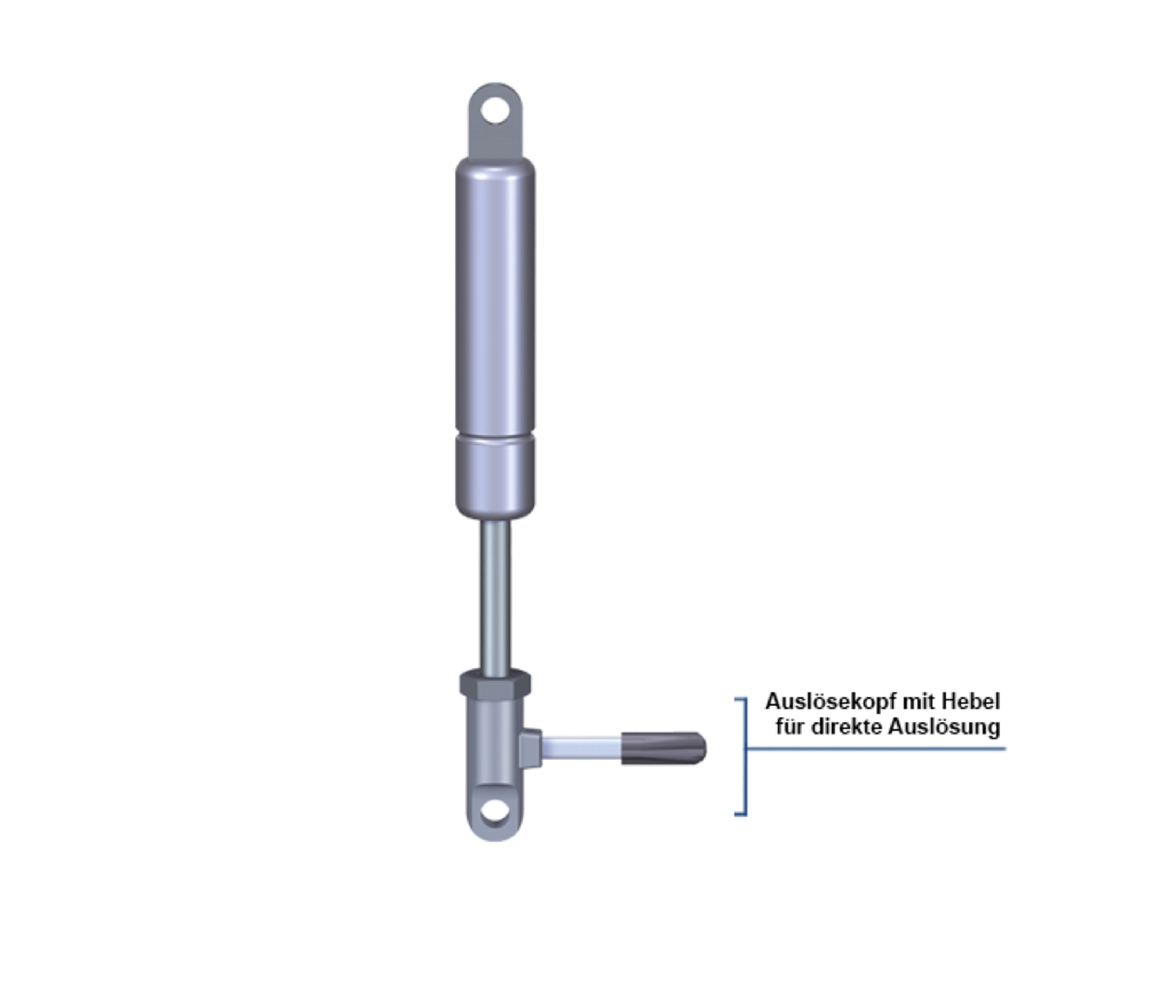

Direkte Auslösung
Für Anwendungen mit direkter Auslösung an der Gasfeder bieten wir Ihnen unterschiedliche Auslöseköpfe mit Hebel. Gerne beraten wir Sie bei der Auswahl des für Ihre Anwendung richtigen Auslösesystems.
Eignet sich für:
- Rücken- und Armlehnenverstellung bei Drehstühlen
- Tischhöhenverstellung
- Kopf- und Fußteilverstellungen von Liegen, Betten usw.
Blockierbare Gasfedern KOMBI-LIFT
Der KOMBI-LIFT erlaubt das Positionieren einer Klappe in frei wählbaren Positionen.
Klappen von hohen Fahrzeugen (Flurförder- oder Sonderfahrzeuge) schützt er zuverlässig davor, an Garagendecken oder Toren anzuschlagen. Kleinere Personen können so auch den Öffnungswinkel beschränken und sich die Handhabung des Fahrzeuges erleichtern.
Praxisbox

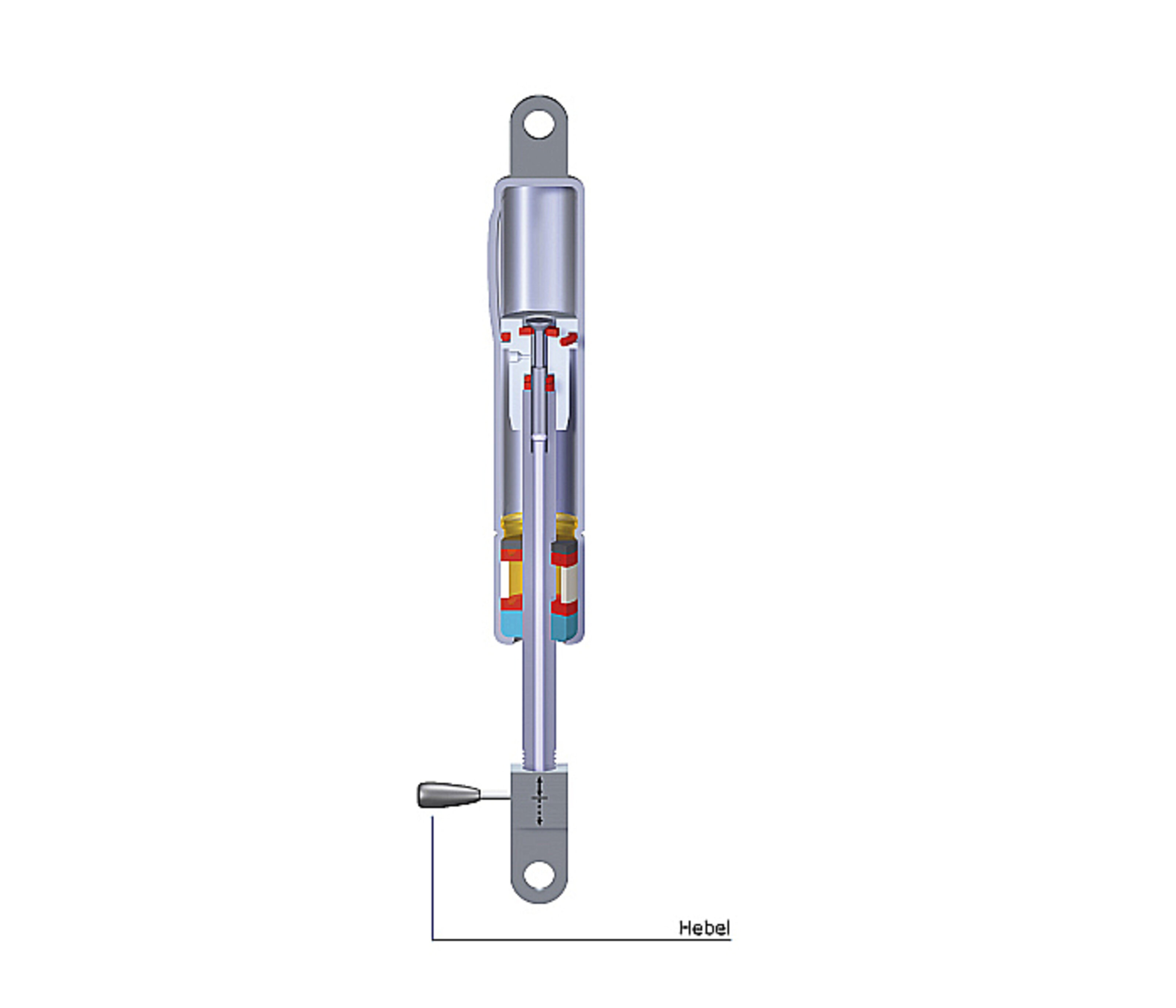

Der KOMBI-LIFT von Stabilus kombiniert die Vorteile von blockierbaren und nicht blockierbaren Gasfedern.
Dafür kann der KOMBI-LIFT in einem Teilbereich mit einer speziellen Nut im Druckrohr ausgestattet werden. In diesem Bereich fährt die Kolbenstange wie bei einer herkömmlichen Gasfeder frei aus. In den Bereichen ohne Nut muss ein Ventil über das Auslösesystem geöffnet werden – die Klappe fährt dann den gesamten Öffnungswinkel bis zur Endstellung oder gewünschten Position aus. Die Funktionsbereiche lassen sich dabei über den gesamten Hub beliebig anordnen.
Der Schließvorgang und damit das Einschieben kann wiederum ohne Auslösen erfolgen, denn in diese Richtung wird die Kolbenstange nicht blockiert.
Fact Sheet
- Kombinierte Funktionalität von blockierbarer und nicht blockierbarer Gasfeder für Spezialanwendungen
- Frei wählbare Funktionsbereiche über den gesamten Hub
- Verschiedene Auslösesysteme für blockierbare Gasfedern einsetzbar
Eignet sich für:
- Heckklappen von hohen Fahrzeugen
- Klappenbegrenzung im Kabinenbau für Nutzfahrzeuge
