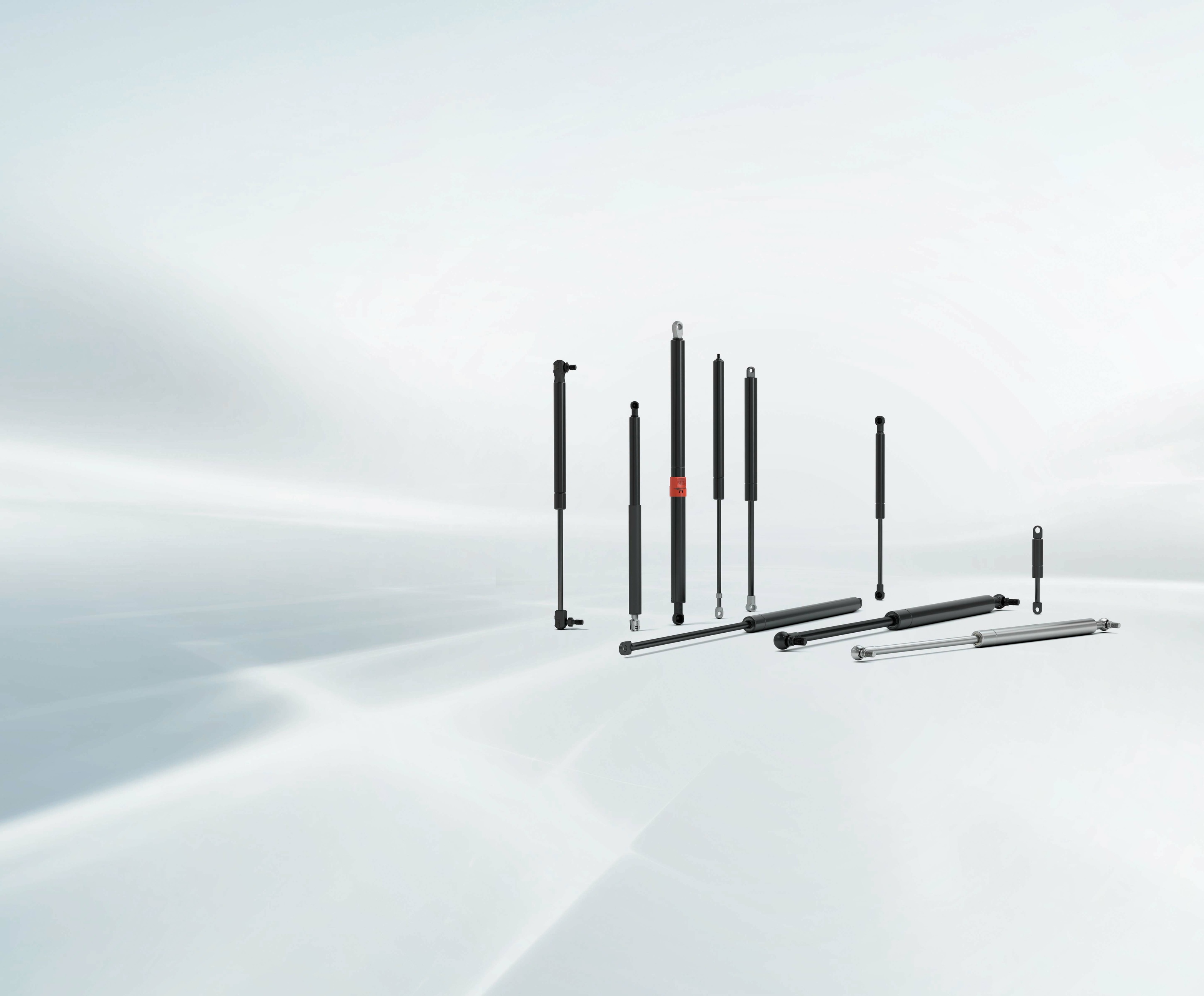

Erfahrung skalieren: Von Möbelindustrie und Automotive auch in Ihre Branche Gasfedern LIFT-O-MAT

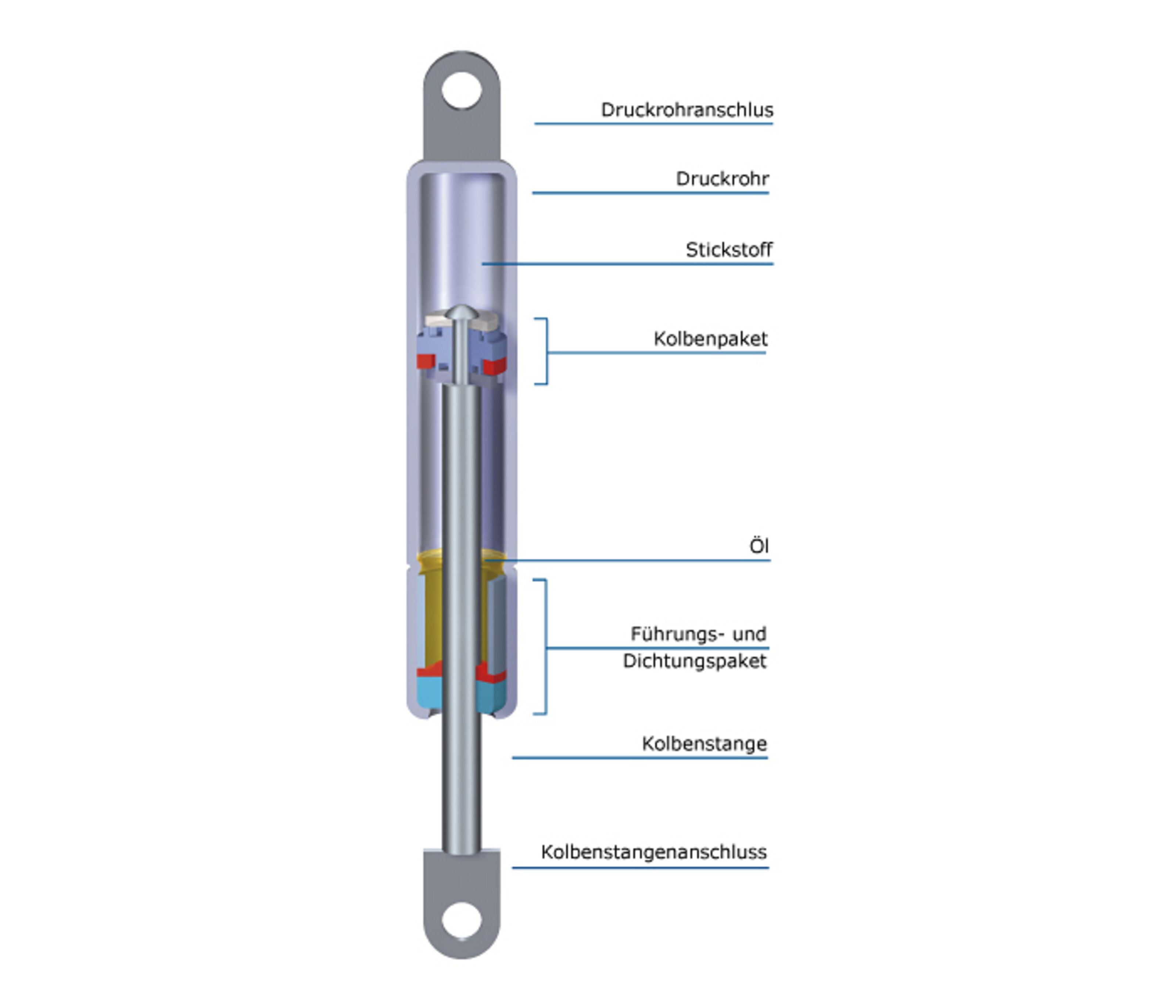

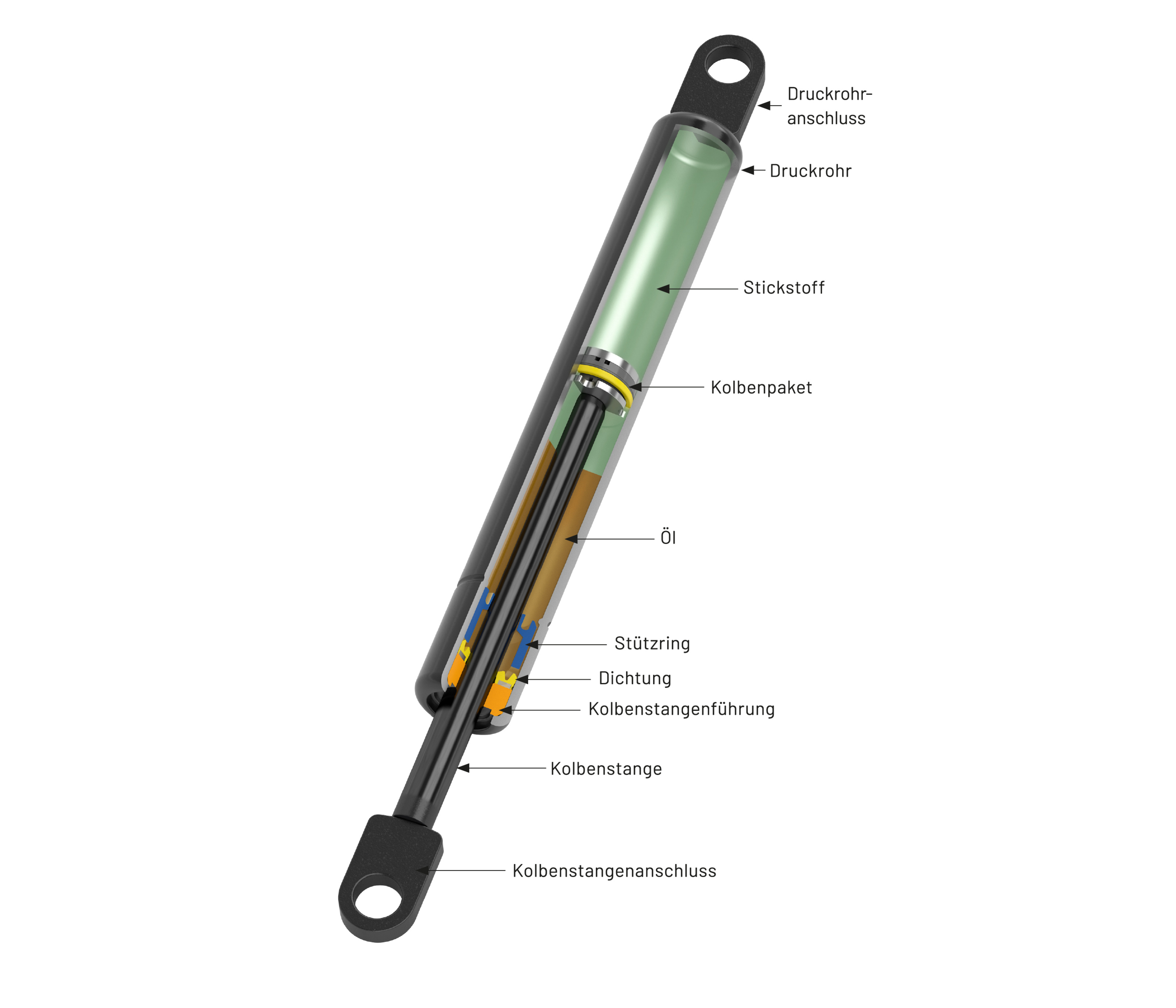

Der hydraulisch gedämpfte LIFT-O-MAT verfügt über einen zusätzlichen Ölbereich. Sobald der Kolben den Gasbereich verlässt und ins Öl eintaucht, verringert sich seine Geschwindigkeit. Der Dämpfungsgrad wird durch den Einsatz der von Stabilus entwickelten Labyrinthkolben sowie durch die Viskosität des Öls bestimmt. Die verwendete Ölmenge definiert die Dämpfstrecke.

Zur Ausschubdämpfung wird die Gasfeder vertikal mit Kolbenstange nach unten eingebaut. Ebenso ist eine Einschubdämpfung möglich. Beide können auch kombiniert werden.

• Einfache Integration in Ihr Produktdesign durch einfachen Aufbau
• Sehr gutes Preis-Leistungsverhältnis
• Verfügbar im Standardsortiment mit Dämpfung in Ausschubrichtung
• Dämpfung in Ein- und Ausschubrichtung möglich
• Variabel: Verschiedene Anschlusssysteme für praktischen, schnellen Einbau
• Wirtschaftlichkeit durch wartungsfreien Betrieb

Klappen und Türen in …

• Maschinen- und Anlagenbau
• Fahrzeugbau
• Medizintechnik (Schwenk- und Tragarme)
• Möbelbranche
• Weiteren Anwendungen der Industrie

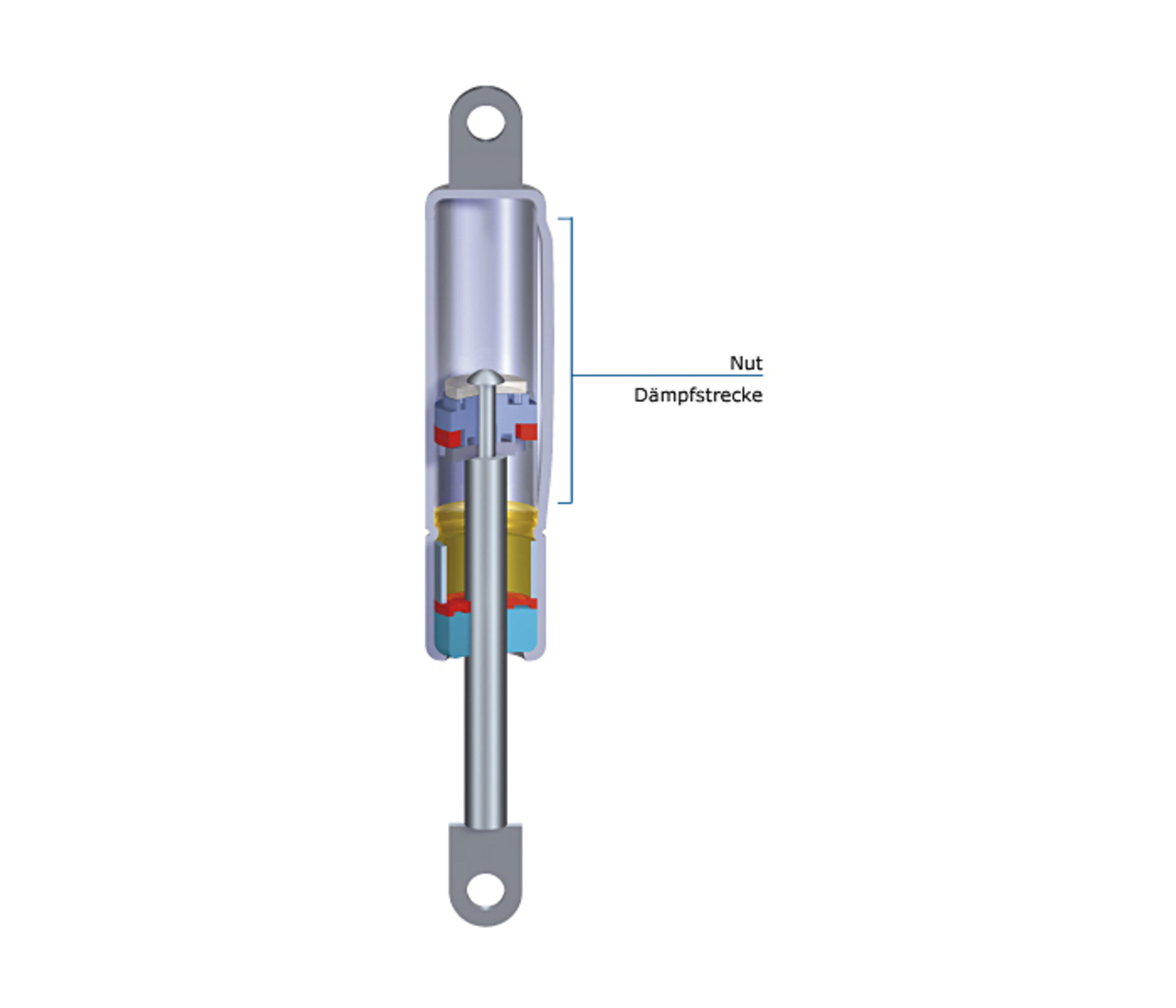

Mit Hilfe einer speziellen Längsnut im Inneren des Druckrohres lassen sich die Dämpfungseigenschaften optimal an die Anwendung anpassen. Eine unterschiedliche Ein- und Ausschubcharakteristik ist ebenso möglich wie das gedämpfte Anfahren von Zwischenpositionen.

Erweitert oder verringert man den Nutquerschnitt, kann die Bewegungsgeschwindigkeit über den gesamten Hub nach Wunsch eingestellt und der Bewegungsvorgang  bis zum fast vollständigen Stillstand verringert werden.

• Materialschonend durch definierte Geschwindigkeitssteuerung
• Optimal an Ihre Anwendung anpassbar durch mögliche Einflussnahme auf die Dämpfungscharakteristik
• Gedämpftes Anfahren von Zwischenpositionen möglich
• Einfache Integration in Ihre Applikation durch lageunabhängige Funktion

• Hecklappen,
• Motorhauben
• Fahrzeugtüren

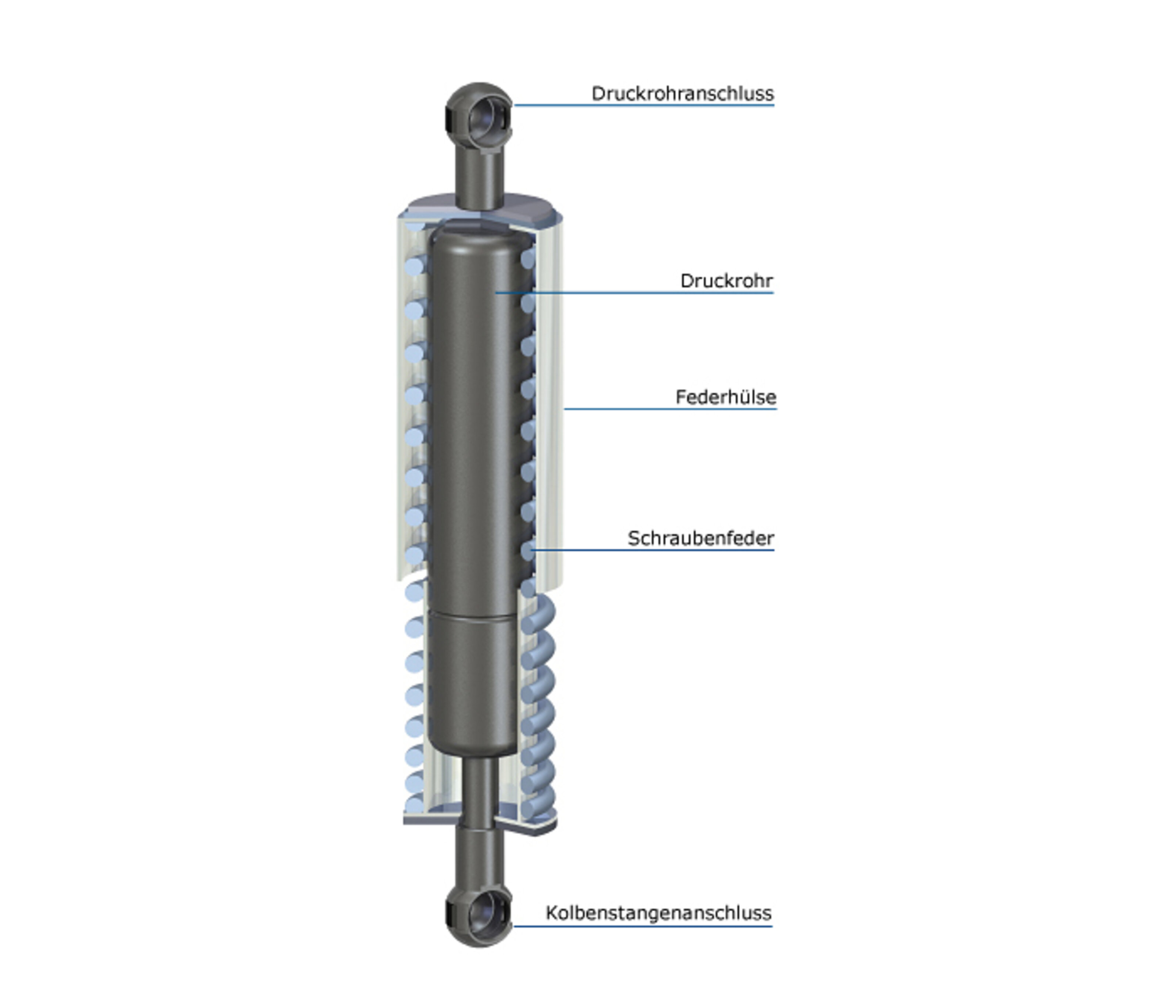

Bei einem Federbein wird die Stabilus-Gasfeder mit einer innen- oder außen liegenden mechanischen Feder kombiniert. Dabei verbinden sich die Vorteile der Gasfeder (Geschwindigkeitssteuerung, Enddämpfung) mit denen der mechanischen Feder (geringe Temperaturabhängigkeit). Der Temperatureinfluss auf die Ausschubkraft wird wesentlich reduziert, da sich die Last auf die Gasfeder und die mechanische Schraubenfeder verteilt.

So lassen sich die Schließkräfte bei normalen und hohen Temperaturen verringern, ohne die Öffnungskraft bei Kälte (-30 °C) zu erhöhen.

• Anwenderfreundliche Handhabung schwerer Klappen
• Hervorragende Eigenschaften durch Geschwindigkeitsstreuung und Enddämpfung
• Einfache Montage
• Einfache Integration in Ihr Produktdesign durch kompakte Baugröße (speziell bei innenliegender Feder)

Verdeckter Einbau unter Dach oder im Wasserkanal (Feder abgedeckt)

• Heckklappen
• Schwere Motorhauben, z.B. bei Traktoren
• Flügeltüren

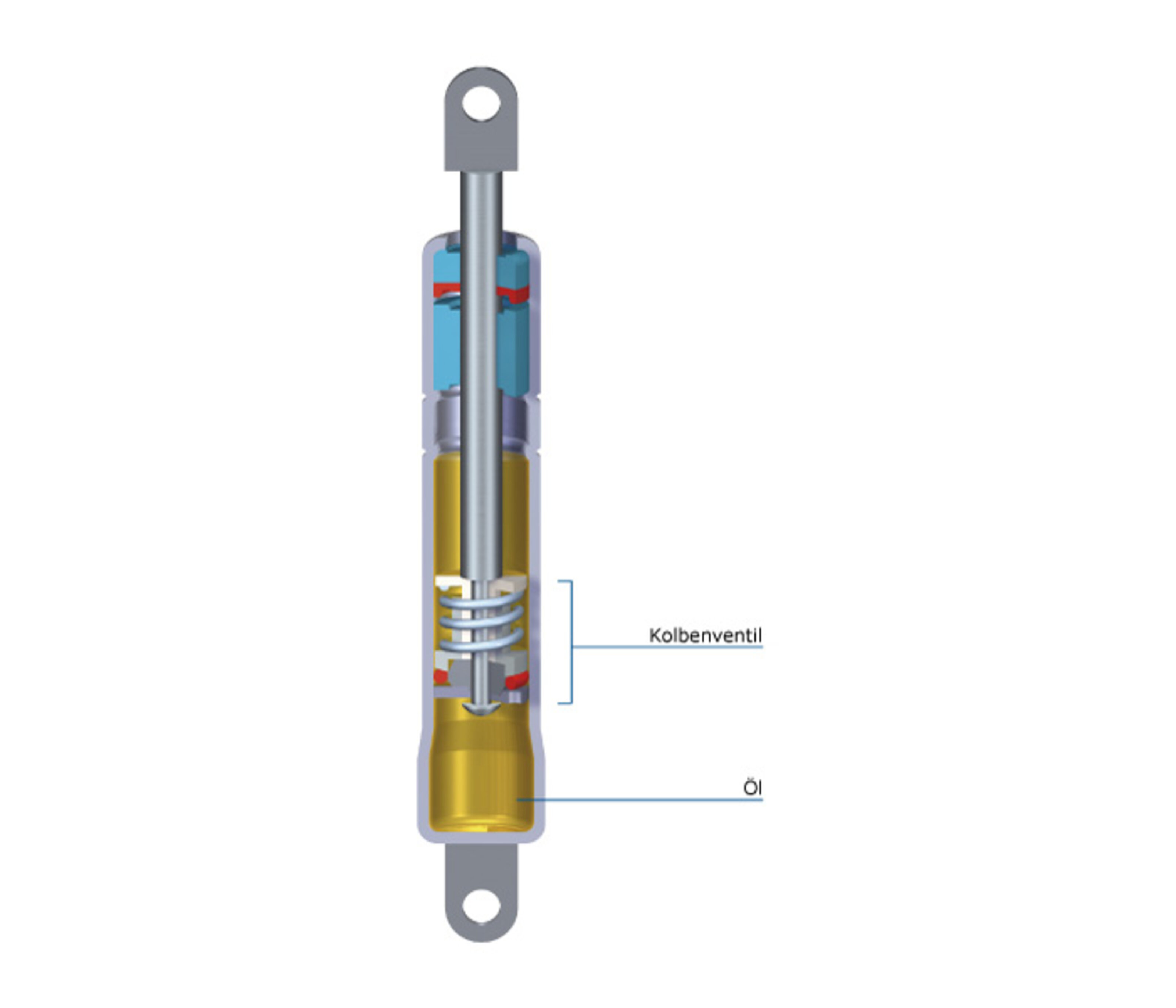

Der HYDRO-LIFT von Stabilus ist eine Gasfeder, die durch ein Kolbenpaket mit Ventilschließsystem zusätzlich zur Kraftunterstützung ein stufenloses Positionieren im gesamten Stellbereich zulässt. Je nach Auslegung kann die Haltefunktion im gesamten Verstellbereich bzw. in einem oder mehreren Teilbereichen des Hubes erfolgen.

Die ölgefüllte Variante weist im Gegensatz zur rein gasgefüllten Version eine starre Fixierung auf und lässt sich in Druckrichtung schalten. Sie wird vorrangig bei sehr kleinen Auflagegewichten gewählt. Hier entfällt das leichte Einfedern.

• Komfortabel durch Fixieren der Anwendung ohne Auslösemechanik
• Speziell für größere Gewichtsschwankungen innerhalb definierter Grenzen

• Neigungsverstellung von Fußteilen in Kranken- und Pflegebetten
• Neigungs- und Höhenverstellung von Lampen-, Monitor- und Tragarme in der Medizintechnik
• Neigungsverstellung von Schreibtischen

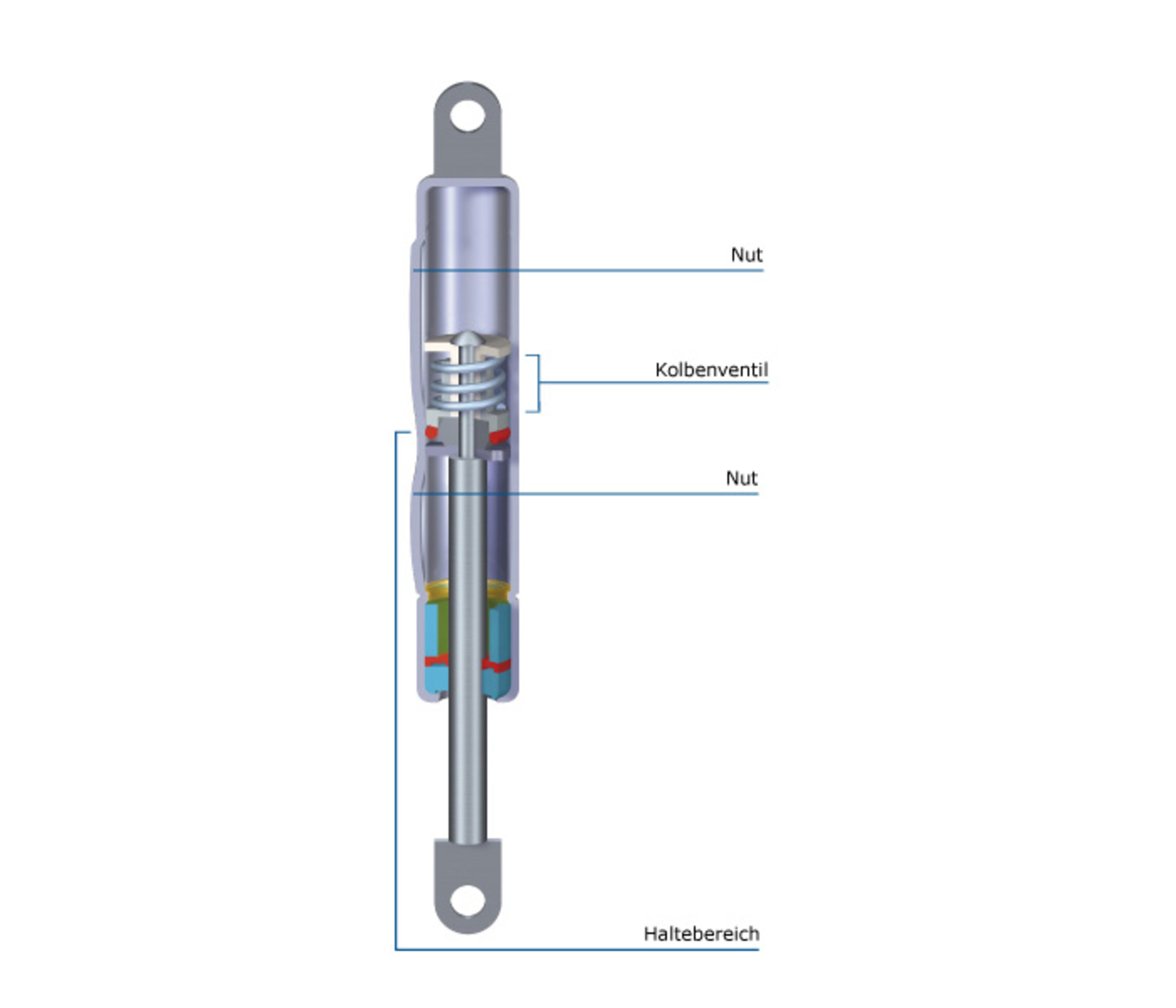

Der INTER-STOP kombiniert die Eigenschaften der dynamisch gedämpften Gasdruckfeder mit einer Stopp-Funktion durch ein in den Kolben integriertes Ventil. Dadurch lässt sich der Öffnungswinkel der Klappe in zwei oder mehrere Funktionsbereiche aufteilen.

In dem Bereich ohne Stopp-Funktion verhält sich der INTER-STOP wie der LIFT-O-MAT DD, kann also mit Hilfe der Nut die gewünschte Dämpfung und Geschwindigkeit erreichen.

Im Bereich mit Stopp-Funktion kann die Klappe manuell in jedem beliebigen Öffnungswinkel positioniert werden, bis sie den Endanschlag erreicht. Dazu muss das innere Ventil überdrückt werden.

• Einfache Integration in Ihr Produkt durch unterschiedlichste Öffnungsfunktionen
• Sicheres Offenhalten in jeder gewünschten Position
• Zeitersparnis durch einfache Montage
• Wirtschaftlichkeit durch Wartungsfreiheit

• Serviceklappen, Hauben, Motorhauben, Türen, Dachfenster, bei denen unterschiedliche Öffnungspunkte erreicht werden sollen

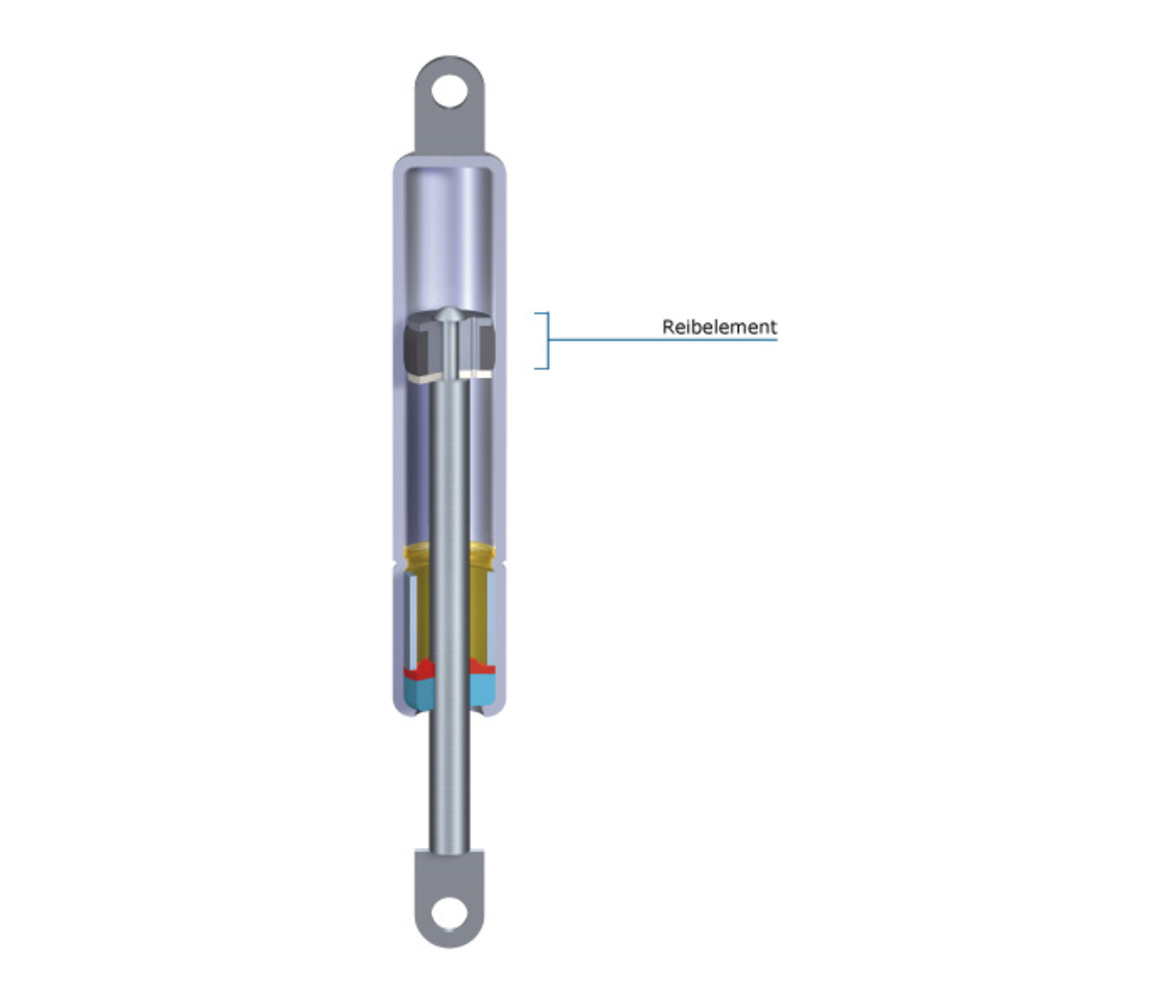

Der LIFT-O-MAT FR unterscheidet sich vom Standard-LIFT-O-MAT unter anderem durch ein spezielles Kolbenpaket mit integriertem Reibelement. Dieses erlaubt zusätzlich zur Kraftunterstützung ein stufenloses Halten im gesamten Verstellbereich. Dabei muss weder eine Arretierung noch eine Auslösemechanik betätigt werden. Auch Gewichtsschwankungen innerhalb definierter Grenzen können aufgefangen werden.

• Sicheres Offenhalten in jeder gewünschten Position
• Komfortable, ergonomische und stufenlose Positionierbarkeit ohne Arretierung
• Verstellen ohne Betätigung einer Auslösemechanik
• Überzeugendes Kundenerlebnis durch kompaktes, ansprechendes Design
• Zeitersparnis durch einfache Montage
• Wirtschaftlichkeit durch Wartungsfreiheit

• Oberschrankklappen in Küchen und Wohnmöbelanwendungen
• Freibewegliche Tragarme in der Medizintechnik oder Elektroindustrie

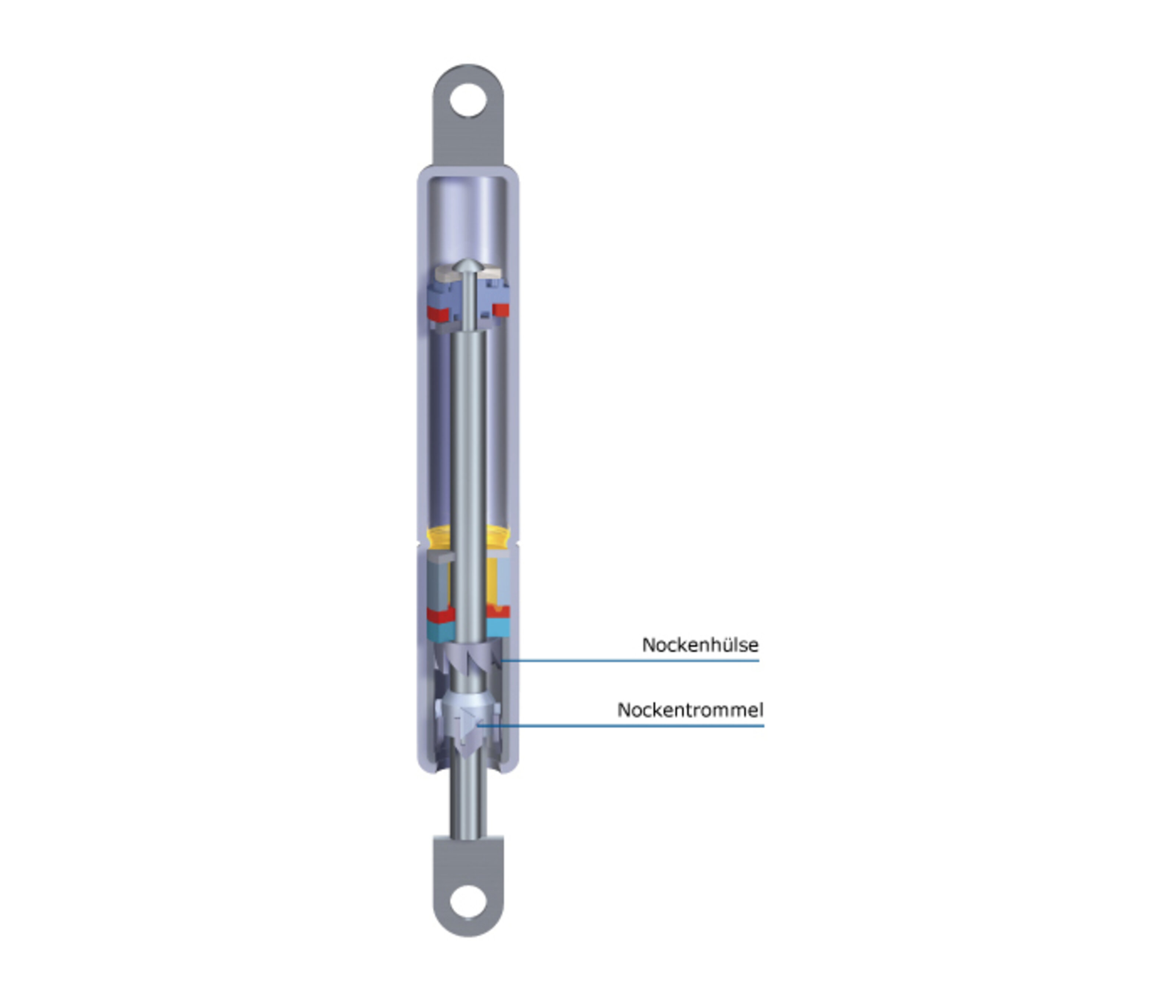

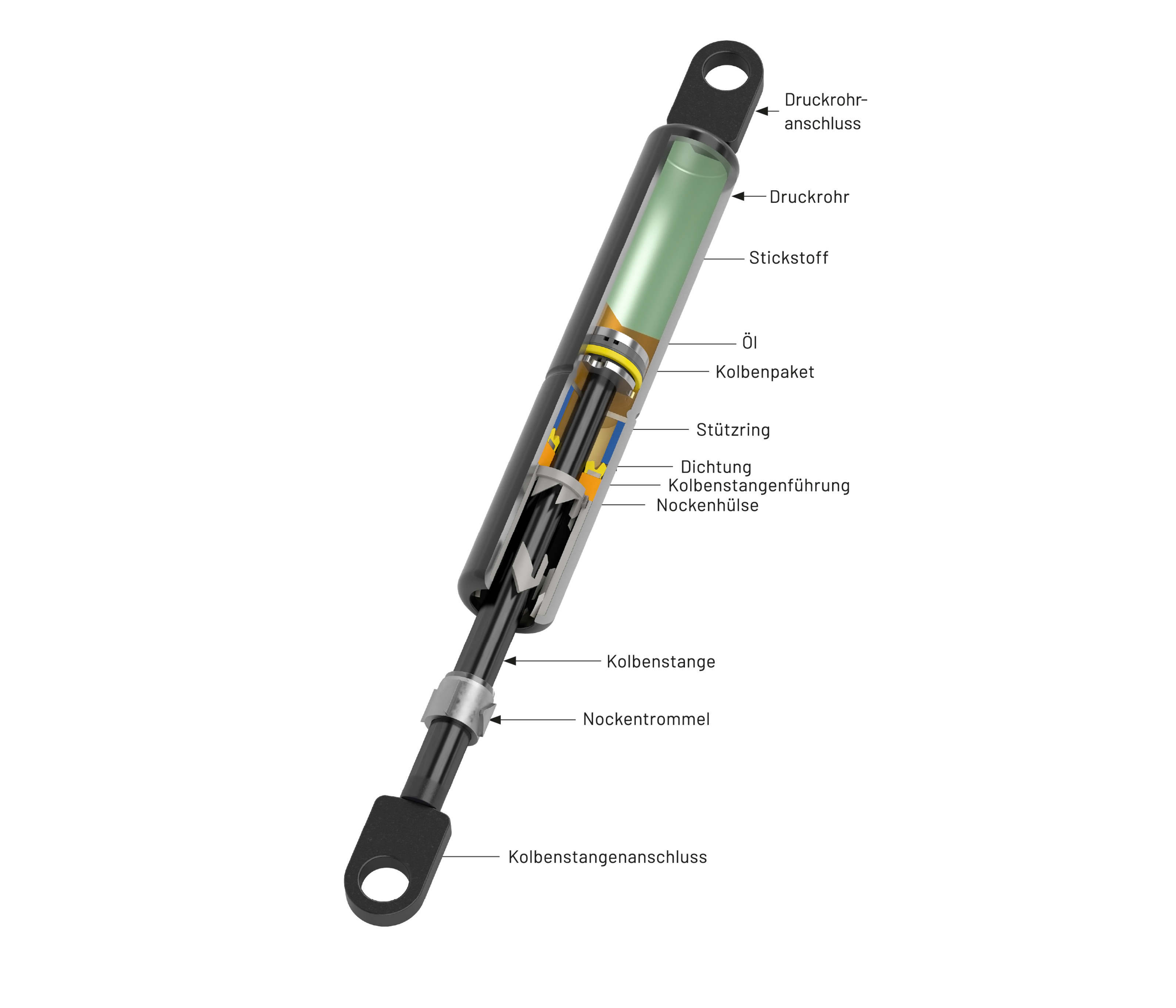

Der LIFT-O-MAT PTL von Stabilus ist eine hydraulisch oder dynamisch gedämpfte Gasfeder, die zusätzlich in eingeschobener Lage mechanisch festgestellt werden kann.

Die Arretierung wird durch leichtes Eindrücken gelöst, die Gasfeder fährt selbstständig und gedämpft aus.

Neben der bewährten Kraftunterstützung verfügt diese Gasfeder über eine Endlagenarretierung, die den Verbau zusätzlicher Fixierelemente erspart. Gleichzeitig bietet der LIFT-O-MAT PTL eine äußerst anwenderfreundliche, komfortable Bedienung.

• Komfortabel durch Arretieren in eingeschobener Position
• Einfache Montage durch Endlagenarretierung ohne zusätzliche Fixierelemente
• Anwenderfreundliche, komfortable Bedienung durch einfaches Lösen der Arretierung nach dem Kugelschreiberprinzip
• Wirtschaftlichkeit durch wartungsfreien Betrieb

• Elegantes Versenken von Barfächern
• Heben und Senken von Kopfteilverstellungen bei Sofas oder Relaxsesseln
• Ausfahren und Versenken von Bildschirmen und Steckerleisten in Konferenztischen

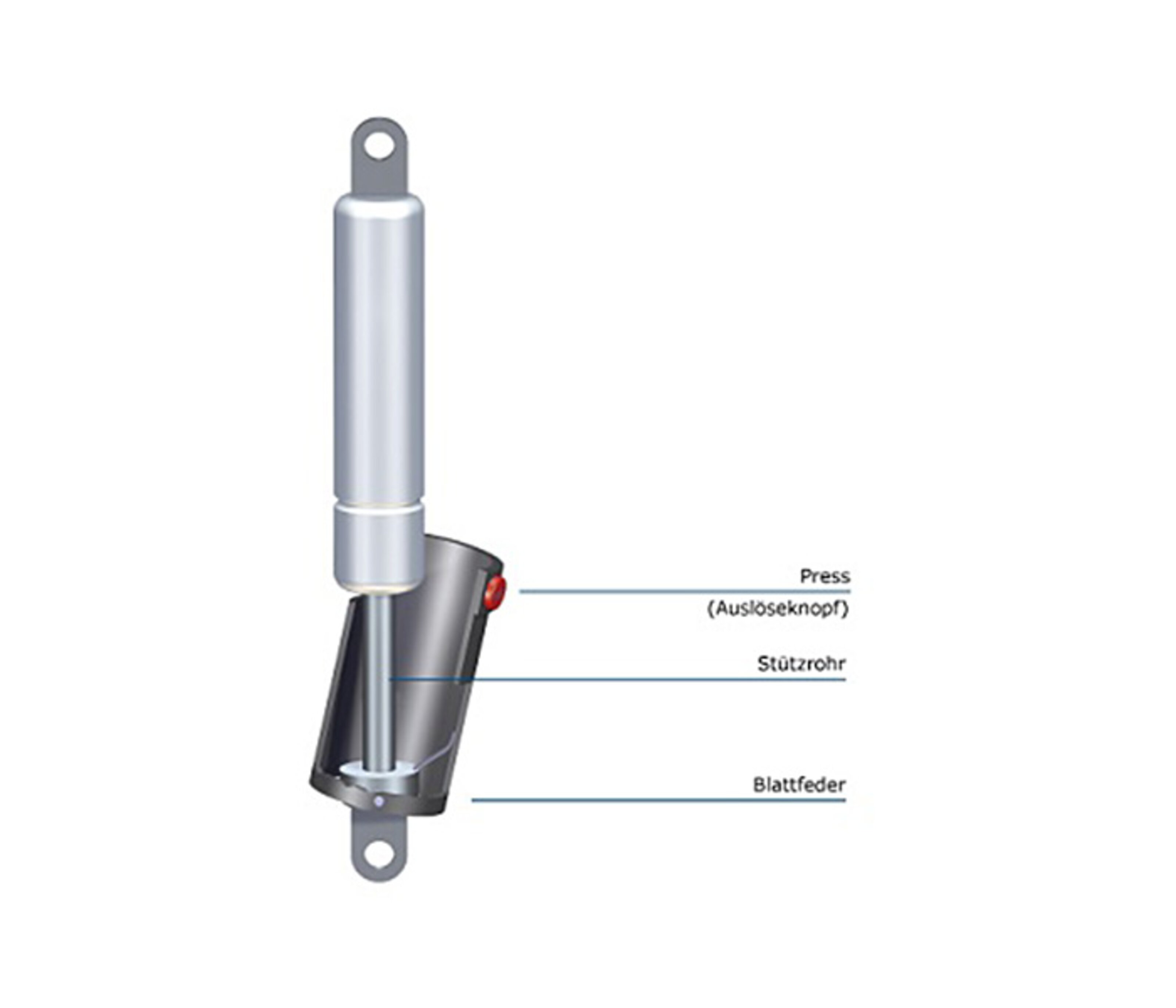

Für die Endlagenarretierung in ausgeschobener Position stehen zwei Varianten zur Verfügung: mit außen oder mit innen liegender Arretierung. Bei der Gasfeder mit außen liegender Arretierung ist am Ende der Kolbenstange ein Stützrohr befestigt. Dieses klappt selbständig nach außen, wenn die Gasfeder vollständig ausgeschoben ist. Beim Schließen muss das Stützrohr wieder manuell betätigt werden. Die Verriegelung der Gasfeder mit innen liegender Arretierung ist vergleichbar mit der Mechanik von Kugelschreibern: Wird die Gasfeder leicht eingeschoben, rastet sie ein. Zieht man sie kurz in Ausschubrichtung, schaltet sich der Schließmechanismus wieder frei.

• Anwenderfreundlich durch Ver- und Entriegelung direkt am Verstellelement
• Zusätzliche Sicherung gegen unbeabsichtigtes Schließen
• Einfache Montage: Kein Verbau weiterer Fixierelemente notwendig
• Wirtschaftlichkeit durch wartungsfreien Betrieb
• Bedienfreundlichkeit durchEntriegeln der Gasfeder und Verstellen der Anwendung mit nur einer Handbei innen liegenden Arretierung
• Frei konfigurierbare Gasfeder mit verschiedenen Anschlüssen

• Ladeboden oder Anwendungen im Interieur
• Schwere Klappen
• Mobile Verkaufswagen

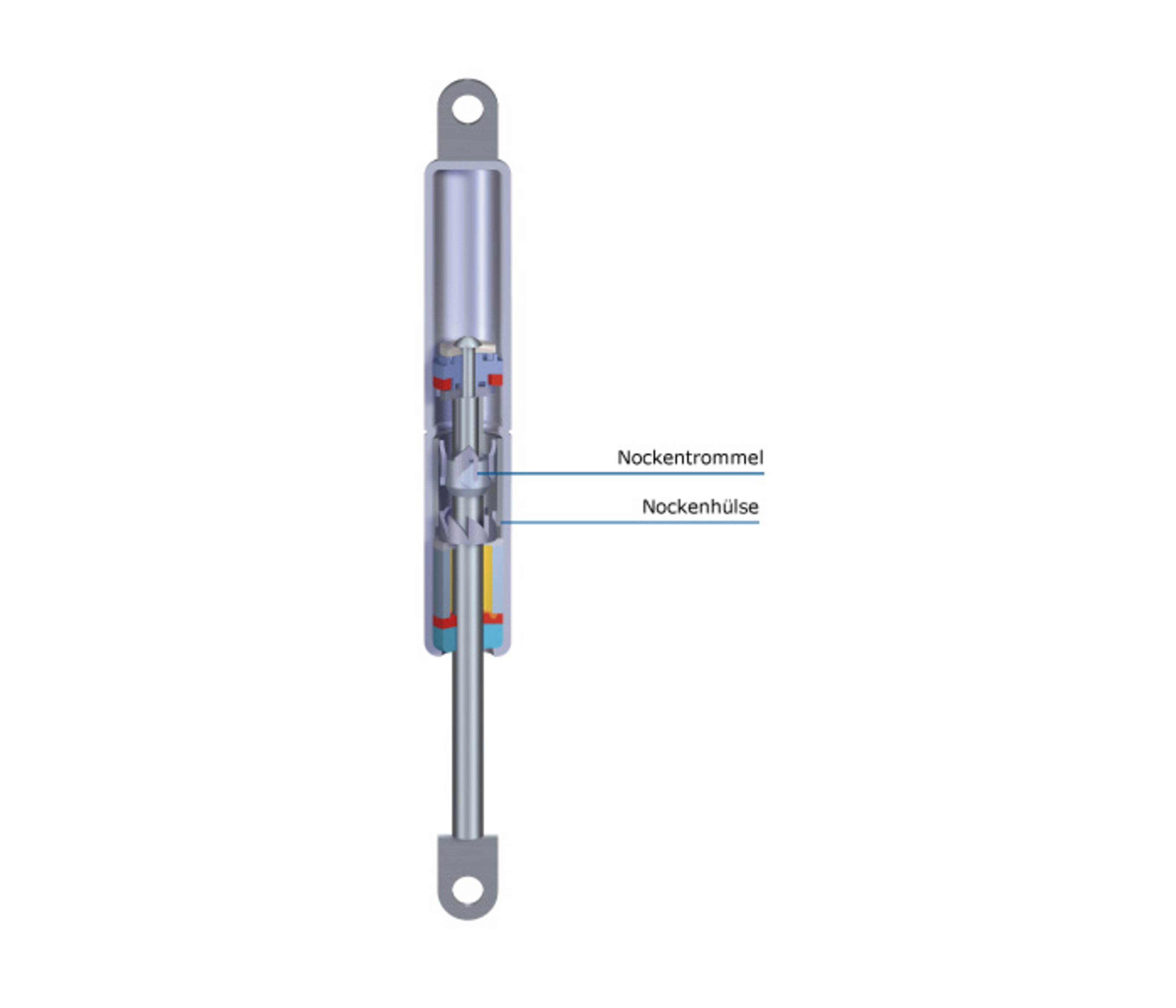

Die Verriegelung der Gasfeder mit innen liegender Arretierung ist vergleichbar mit der Mechanik von Kugelschreibern: die ausgeschobene Gasfeder wird zunächst leicht eingeschoben, wodurch sie arretiert. Um die Arretierung wieder zu lösen, bewegt man die Gasfeder in Ausschubrichtung.

• Komfortable Bedienung durch Ver- und Entriegelung direkt am Verstellelement
• Zusätzliche Sicherung gegen unbeabsichtigtes Schließen
• Einfache Montage: Kein Verbau weiterer Fixierelemente notwendig
• Wirtschaftlichkeit durch wartungsfreien Betrieb
• Bei der innenliegenden Arretierung: Entriegeln der Gasfeder und Verstellen der Anwendung mit nur einer Hand
• Einfach in Ihr Produkt integrierbar durch frei konfigurierbare Gasfeder mit verschiedenen Anschlüssen

• Div. Klappen mit gewünschter Arretierung im geöffneten Zustand
• Z.B. Service- und Wartungsklappen

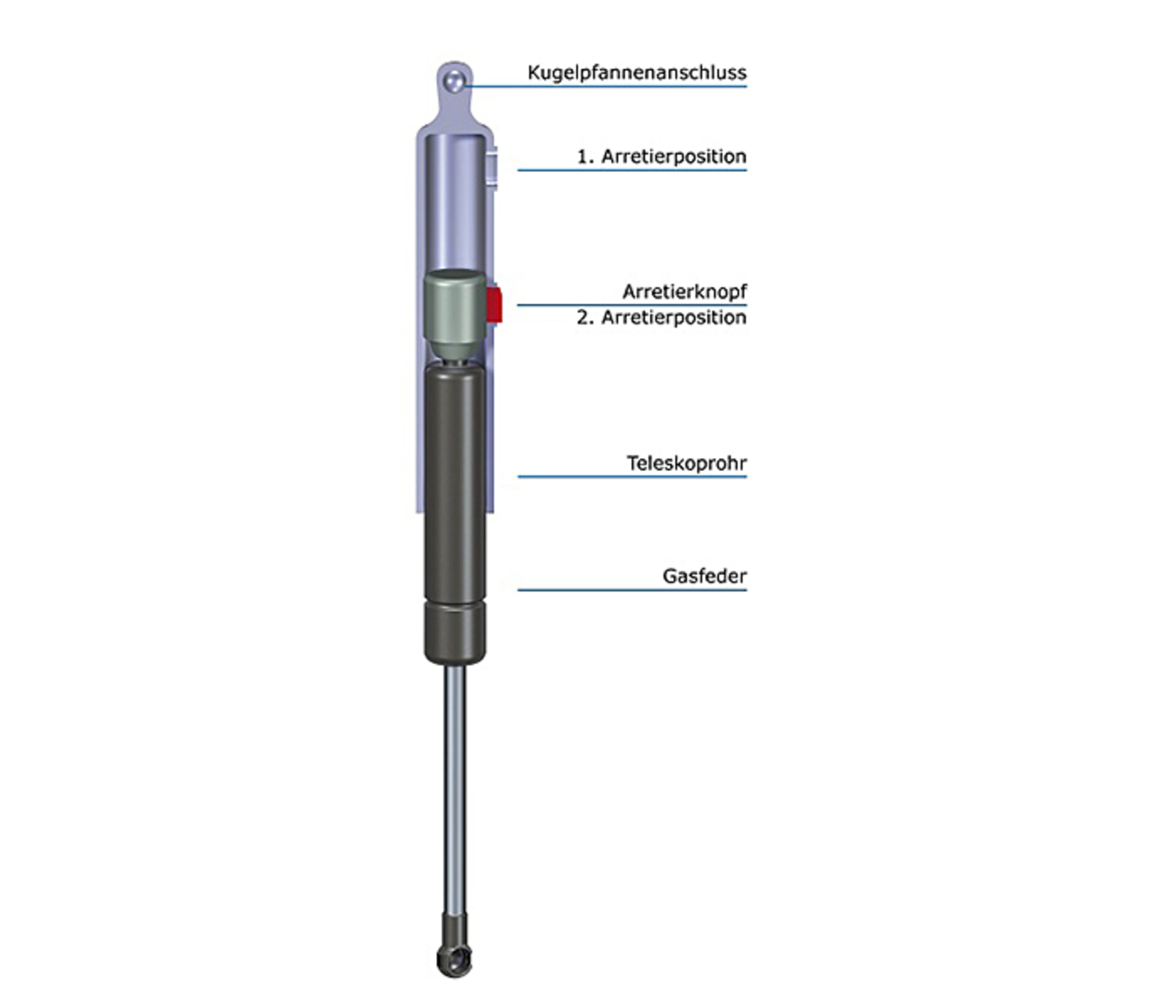

Stabilus bietet den LIFT-O-MAT mit Teleskoprohr in Varianten mit und ohne Verriegelung des Druckrohres an.

Bei Motorhauben bietet die Endlagenarretierung ein Plus an Sicherheit, weil sie die Klappe während der Arbeit sicher in Position hält.

Falls jedoch lediglich ein größerer Leerhub benötigt wird, ist keine Verriegelung erforderlich. Entriegelt man das Teleskoprohr, kann die Klappe per Hand so weit geöffnet werden, bis der Mechanismus in der Endposition einrastet und sie dort sicher offen hält. Zum Schließen wird das Teleskoprohr wieder entriegelt. Nach Überwindung des Leerhubes lässt sich die Haube sicher und gedämpft schließen.

• Sicheres Offenhalten im vergrößertem Winkel
• Bedienfreundlichkeit durch Ver- und Entriegelung direkt am Verstellelement
• Zusätzliche Sicherung gegen unbeabsichtigtes Schließen
• Wirtschaftlichkeit durch wartungsfreien Betrieb
• Kontrollierte Bewegungsdämpfung durch Leerhub/ Zusatzhub
• Einfache Integration in Ihre Applikation durch kompakte Baugröße

• Motorhauben
• Sitze
